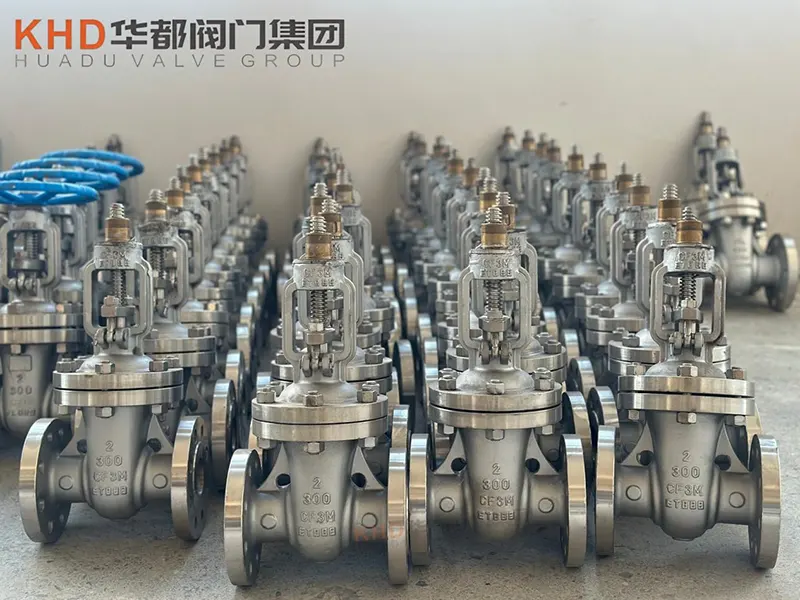

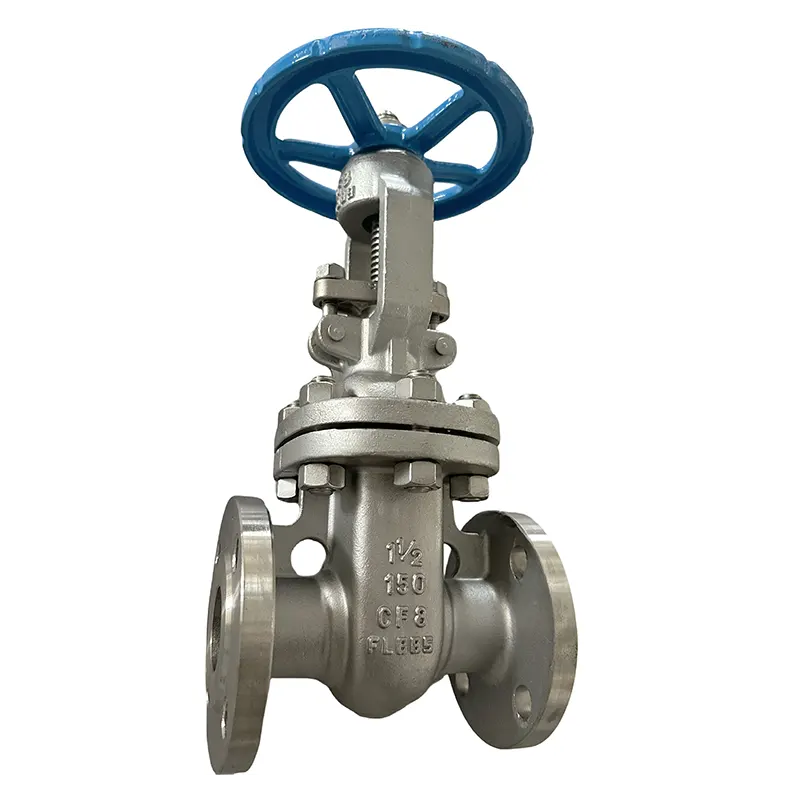

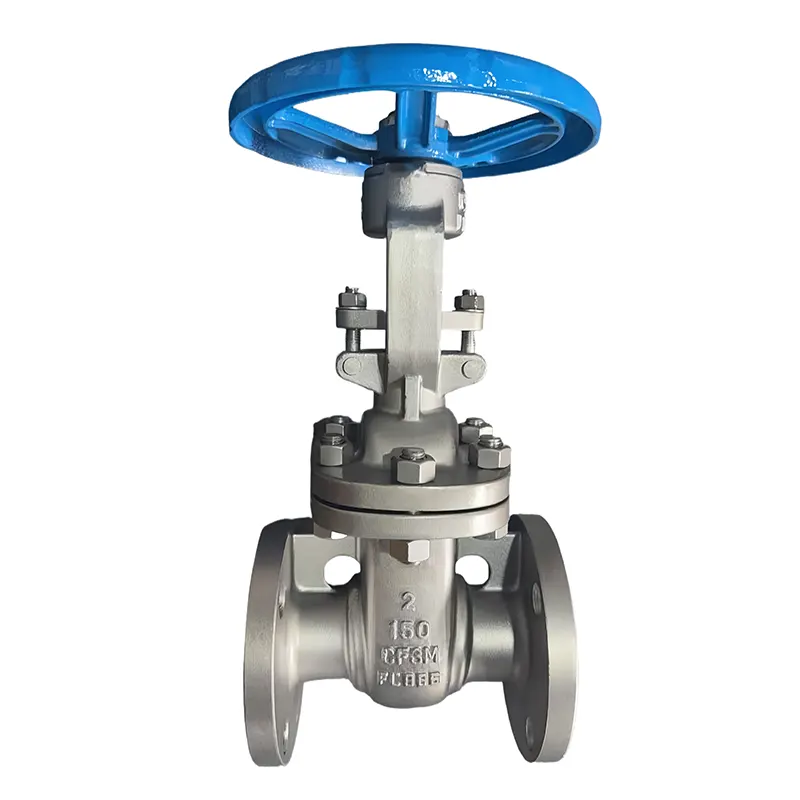

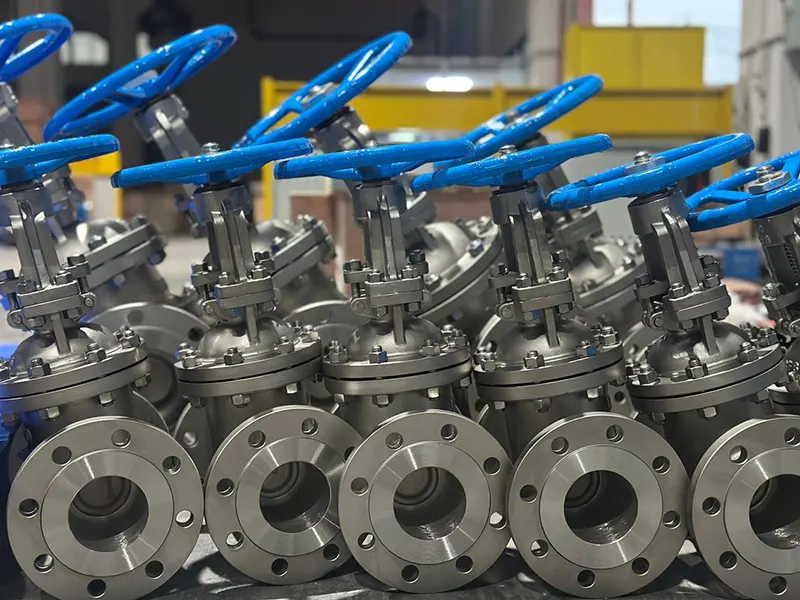

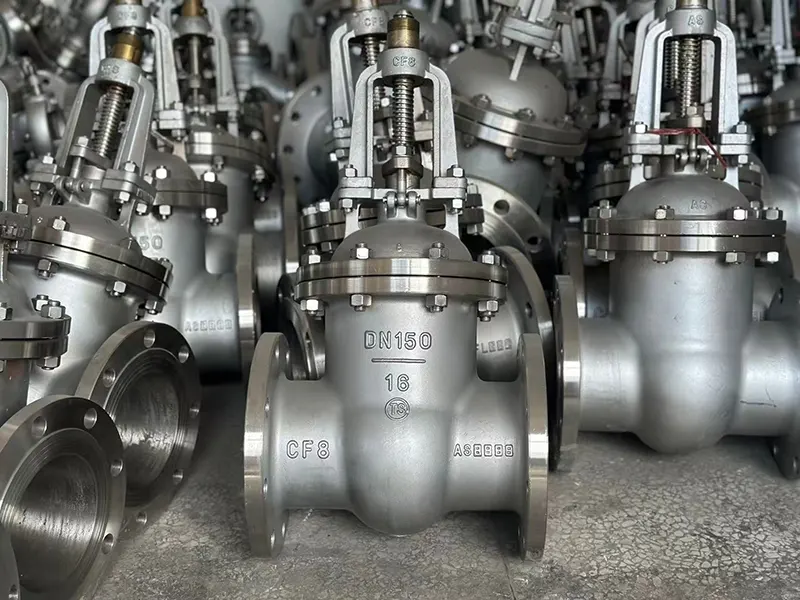

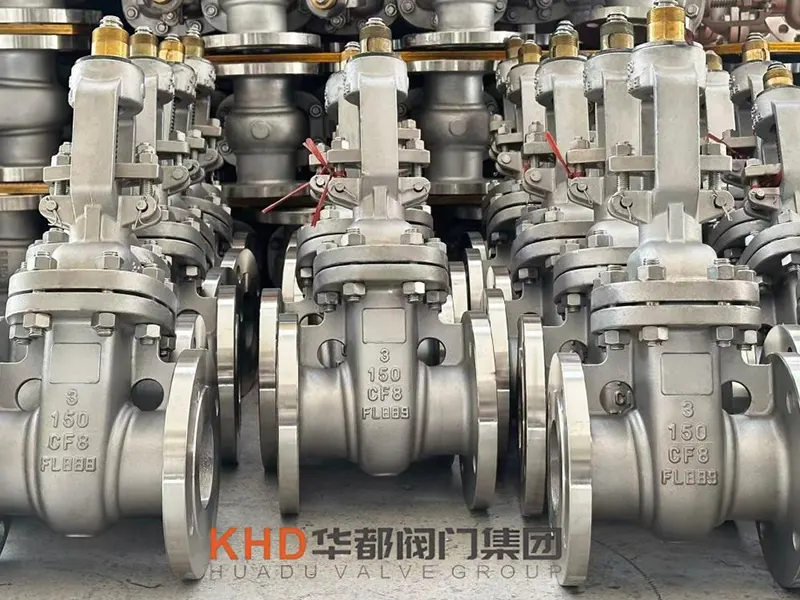

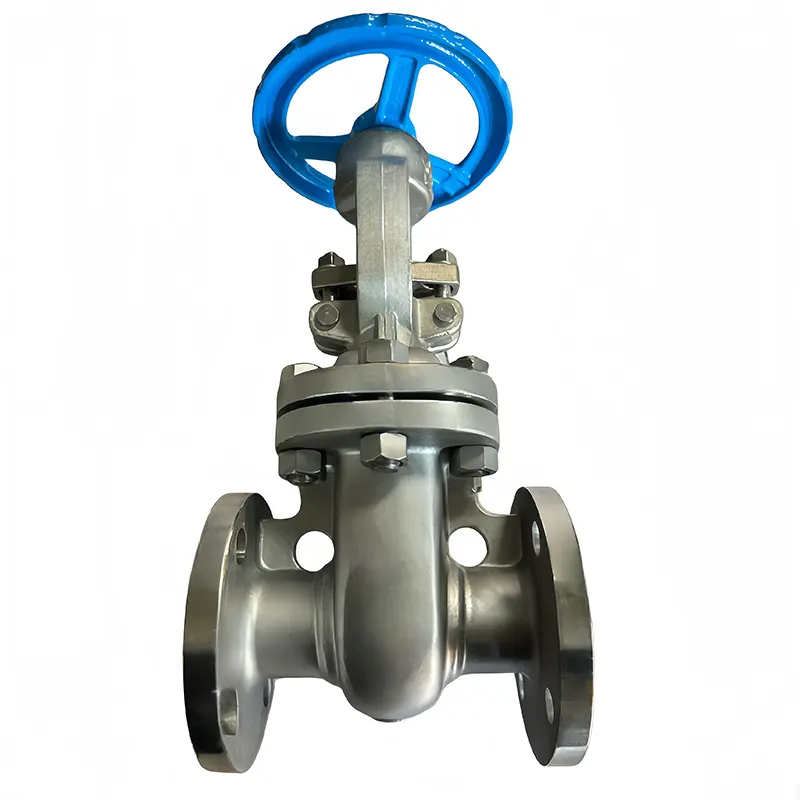

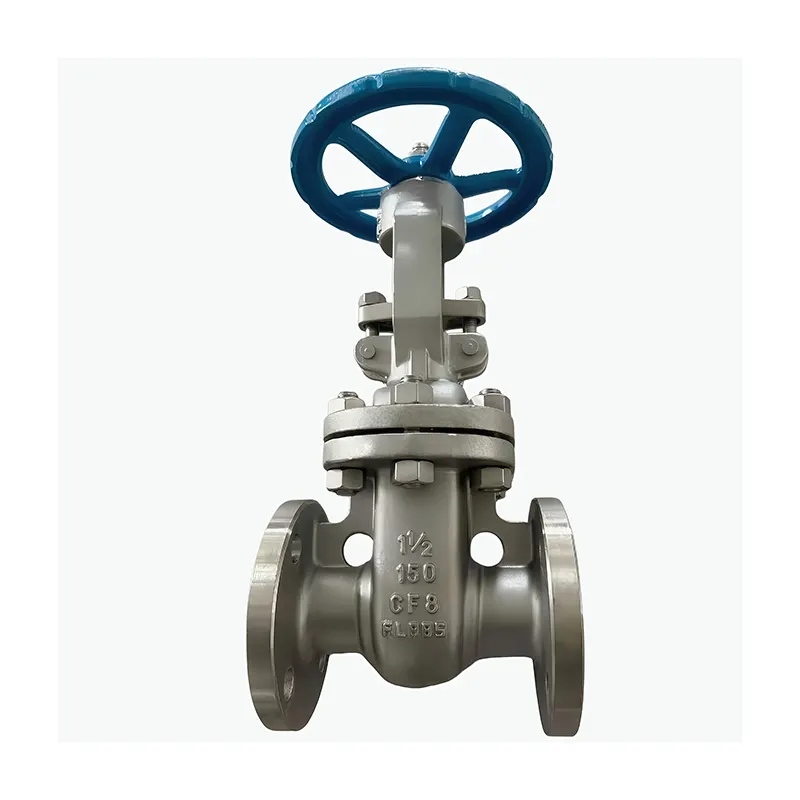

Extremidade flangeada da válvula gaveta

Há alguma distinção importante entre conexão flangeada e conexão roscada em válvulas gaveta?

As conexões flangeadas usam flanges, parafusos e juntas correspondentes para unir tubos e válvulas. Eles se adaptam a tubos de grandes diâmetros e linhas industriais de alta pressão. A desmontagem para reparo é simples e o desempenho da vedação permanece estável por longo prazo.

As extremidades roscadas são aparafusadas diretamente em pequenos tubos sem flanges. Eles custam menos e ocupam menos espaço de instalação, mas são adequados apenas para linhas de serviços leves de pequeno porte e baixa pressão. As juntas roscadas são propensas a infiltrar-se sob altas temperaturas e condições de trabalho difíceis, e são difíceis de desmontar posteriormente.

Atributos principais

É correto usar válvulas de gaveta flangeadas para desacelerar ou ajustar o fluxo de fluido?

Não recomendamos de forma alguma o estrangulamento do fluxo com válvulas gaveta flangeadas. Essas válvulas são projetadas estritamente para estados totalmente abertos ou totalmente fechados.

Manter a cunha entreaberta permite que o meio de fluxo rápido impacte continuamente a superfície de vedação, o que irá arranhar e desgastar a sede rapidamente, resultando em vazamento permanente. A abertura parcial também provoca fortes vibrações e golpes de aríete que danificam a válvula e a tubulação conectada. Válvulas globo ou válvulas esféricas são muito mais adequadas se for necessário ajuste de fluxo.

Em quais faixas de tamanho e classificações de pressão regulares a extremidade flangeada da válvula gaveta geralmente vem?

Os tamanhos nominais comuns cobrem DN50 a DN1200. DN80, DN100, DN150, DN200 e DN300 são nossos tamanhos mais vendidos para projetos industriais e municipais.

Os graus de pressão padrão incluem dois sistemas principais:

Padrão GB PN10, PN16, PN25, PN40; ANSI Classe 150, Classe 300, Classe 600.

PN16 e Classe 150 funcionam para a maioria das tubulações de água, vapor e produtos químicos em geral, enquanto níveis de pressão mais altos lidam com cenários de trabalho petroquímico e de vapor de alta temperatura.

Quais matérias-primas típicas são adotadas para a fabricação de válvulas gaveta flangeadas?

Os materiais do corpo da válvula e da cunha são escolhidos de acordo com o meio e a temperatura:

Aço carbono WCB: nossa escolha principal, resistência sólida para óleo comum, água e vapor de média temperatura

Aço inoxidável SS304 / SS316: anticorrosão, ideal para tubulações de líquidos químicos e água do mar

Ferro dúctil: escolha econômica para sistemas municipais de água limpa de baixa pressão

Diferentes acessórios de vedação também são combinados: gaxeta de grafite para vapor de alta temperatura, RPTFE para meios corrosivos fracos e liga dura Stellite para faces de vedação de alta pressão resistentes ao desgaste.

Que etapas de manutenção diária devemos seguir para a extremidade flangeada das válvulas gaveta?

Fazer verificações simples e regulares pode fazer com que sua válvula gaveta dure muito mais tempo.

Certifique-se de abrir ou fechar totalmente a válvula, não a deixe até a metade, pois isso desgastará a vedação rapidamente.

Verifique os parafusos do flange a cada poucos meses. Aperte as que estiverem soltas e substitua as juntas antigas se detectar vazamentos ao redor da junta.

Coloque lubrificante especial na haste da válvula de vez em quando para que a alavanca gire suavemente sem ficar presa.

Limpe a poeira e o acúmulo de produtos químicos da parte externa da válvula para evitar a formação de ferrugem no corpo e nos flanges.

Se a válvula ainda vazar quando totalmente fechada, desmonte-a para limpar ou trocar as cunhas desgastadas e as sedes de vedação.

Se a válvula não for usada por um tempo, deixe-a totalmente aberta e cubra a haste para protegê-la contra ferrugem e sujeira.
