O princípio de funcionamento da válvula de retenção.

As válvulas de retenção também podem ser usadas em tubulações onde a pressão no sistema auxiliar pode subir acima da pressão do sistema.Válvulas de retençãopodem ser classificadas principalmente em válvulas de retenção de giro (que giram em torno do centro de gravidade) e válvulas de retenção de elevação (que se movem ao longo do eixo).

A função deste tipo de válvula de retenção é permitir que o meio flua em apenas uma direção e evitar o fluxo reverso. Normalmente, esta válvula opera automaticamente. Sob a pressão do fluido que flui em uma direção, o disco da válvula se abre; quando o fluido flui na direção oposta, a pressão do fluido e o peso próprio do disco da válvula atuam na sede da válvula, interrompendo assim o fluxo.

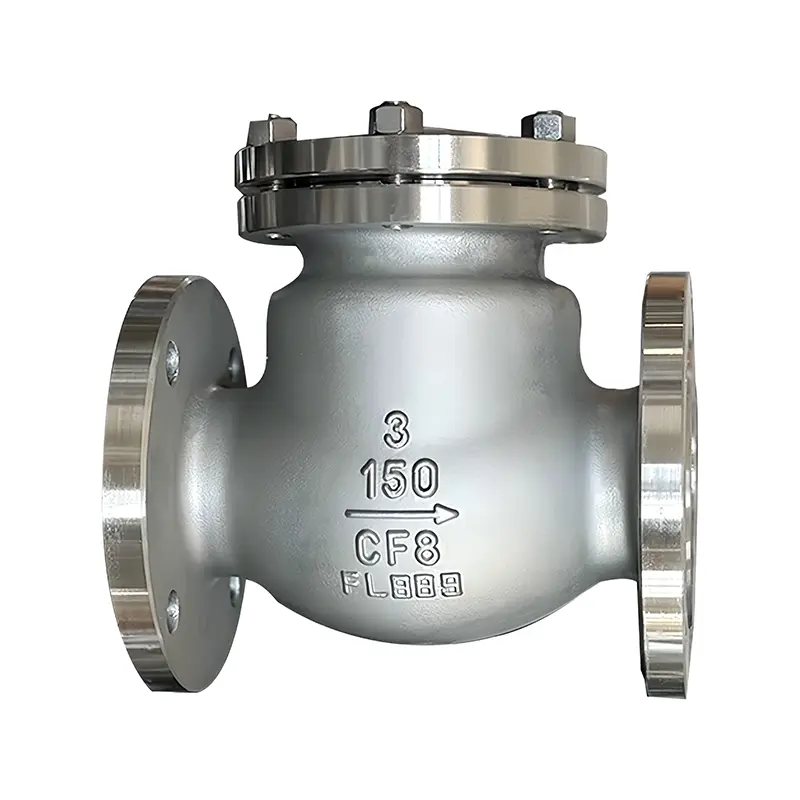

A válvula de retenção é um desses tipos de válvula. Inclui válvulas de retenção de giro e válvulas de retenção de elevação. A válvula de retenção oscilante possui um mecanismo de dobradiça e um disco de válvula que repousa livremente contra a superfície inclinada da sede da válvula, como uma porta. Para garantir que o disco da válvula sempre alcance a posição apropriada na sede da válvula a cada vez, o disco da válvula é projetado com o mecanismo de dobradiça para que o disco da válvula tenha espaço suficiente para oscilar e possa entrar em contato real e completamente com a sede da válvula. O disco da válvula pode ser feito inteiramente de metal ou ter couro, borracha ou uma capa sintética laminada, dependendo dos requisitos de desempenho.

Quando a válvula de retenção de oscilação está totalmente aberta, a pressão do fluido fica quase desobstruída, de modo que a queda de pressão na válvula é relativamente pequena. O disco da válvula de retenção de elevação está localizado na superfície de vedação da sede superior da válvula do corpo da válvula. Esta válvula, além de permitir que o disco suba e desça livremente, possui a mesma estrutura de uma válvula de bloqueio. A pressão do fluido faz com que o disco se levante da superfície de vedação da sede da válvula e o retorno do meio faz com que o disco caia de volta sobre a sede da válvula e interrompa o fluxo.

Dependendo das condições de operação, o disco da válvula pode ser totalmente metálico ou ter a forma de uma almofada de borracha ou anel de borracha embutido na estrutura do disco da válvula. Como uma válvula de bloqueio, a passagem de fluxo da válvula de retenção de elevação também é estreita, de modo que a queda de pressão através da válvula de retenção de elevação é maior do que a da válvula de retenção de oscilação e a restrição de fluxo da válvula de retenção de oscilação é muito pequena.
