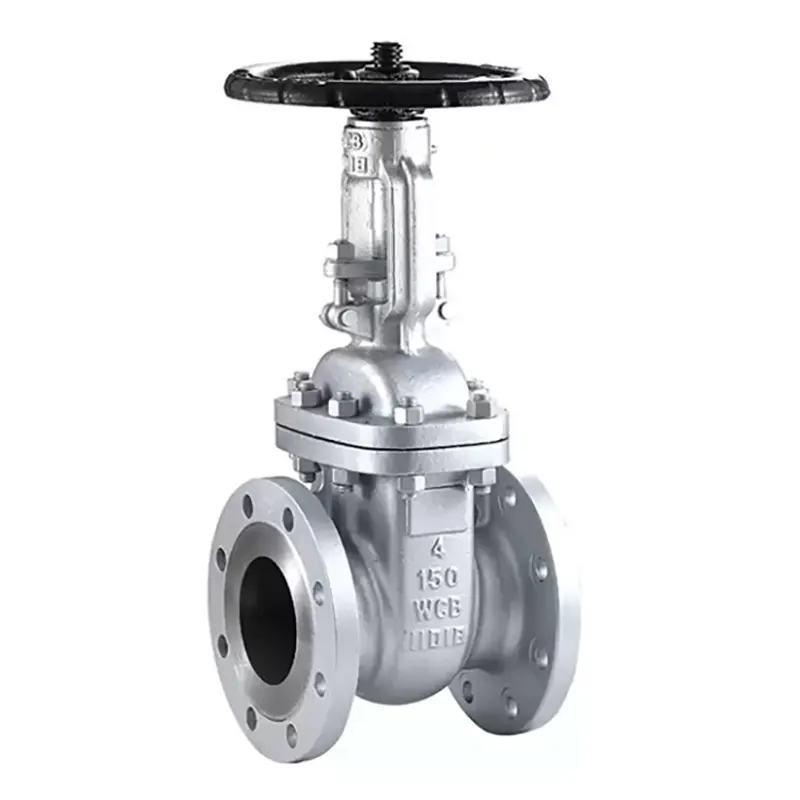

Válvula gaveta de alta pressão

Somos um fabricante de válvulas certificado com credenciais ISO e API, equipado com linhas de produção de precisão e controle de qualidade rigoroso e completo, incluindo testes hidrostáticos API 598. As personalizações OEM e ODM estão disponíveis com MOQ flexível para testes e pedidos em grandes quantidades. Nossas válvulas gaveta de alta pressão para serviços pesados ​​são enviadas globalmente e altamente elogiadas por clientes de engenharia.

A quais tipos de cenários de trabalho essas válvulas de gaveta de alta pressão podem se adaptar?

Eles atuam como equipamentos de corte de isolamento completo para dutos de alta pressão, amplamente utilizados no transporte de petróleo e gás, usinas termelétricas, refinarias químicas e linhas de vapor de alta temperatura. Eles abrem ou fecham totalmente o fluxo para manutenção de tubulações e desligamento de emergência.

Atributos principais

Este tipo de válvula gaveta é adequada para trabalhos de estrangulamento ou ajuste de pressão?

Absolutamente não. Essas válvulas gaveta são projetadas exclusivamente para isolamento liga-desliga. A abertura parcial da válvula causará erosão severa da superfície de vedação da cunha de liga dura pelo meio de fluxo rápido, resultando em vazamento permanente. Válvulas reguladoras especiais são necessárias para redução de pressão e controle de fluxo.

Que matérias-primas são utilizadas na fabricação dessas válvulas de gaveta de alta pressão?

Corpo e capô: A216 WCB fundido, A105 forjado, aço carbono A350 LF2 de baixa temperatura

Haste da válvula: A182 F304, A182 F316 ou aço inoxidável 13Cr

Disco em cunha: Substrato de aço carbono com superfície dura Stellite

Faces do assento: Liga dura Stellite / Inconel

Juntas de vedação: juntas de anel metálico RTJ, juntas espirais de grafite

No serviço de tubulações de alta pressão, quais vantagens tornam as válvulas gaveta de alta pressão uma escolha melhor em comparação com válvulas esfera e válvulas borboleta?

Primeiro, seu furo totalmente direto traz resistência ao fluxo quase zero; as válvulas esféricas possuem cavidades presas e as válvulas borboleta possuem obstruções internas no disco que criam perda extra de pressão.

Em segundo lugar, a estrutura de cunha de vedação rígida toda em metal pode suportar pressão ultra-alta Classe 2500 e alta temperatura, enquanto as válvulas de esfera e borboleta com vedação suave falharão sob cargas térmicas e de pressão extremas.

Terceiro, os corpos grossos de paredes pesadas e as tampas soldadas opcionais eliminam os riscos de vazamento, que as válvulas borboleta flutuantes de esfera e wafer não podem resolver para tubulações críticas de meio inflamável de alta pressão.

Quarto, elas suportam a certificação de segurança contra incêndio API 6D, um padrão de segurança obrigatório que a maioria das válvulas borboleta não consegue atender.

Quais projetos estruturais principais distinguem uma válvula gaveta de alta pressão padrão?

Furo reto completo do conduíte para reduzir a perda de fluxo

Cunha sólida ou dividida revestida com liga Stellite para vedação de metal com metal à prova de bolhas

Corpo em aço carbono fundido/forjado de parede espessa, castelo aparafusado ou soldado resistente à pressão

Juntas de flange de anel metálico RTJ para vedação confiável de alta pressão

Vedação da haste da sede traseira multicamadas para impedir vazamento de meio externo

Totalmente compatível com API 6D, ASME B16.34, passando nos testes hidrostáticos e de segurança contra incêndio API 598

Múltiplas opções de acionamento: volante, caixa de engrenagens, atuador elétrico, pneumático ou hidráulico
