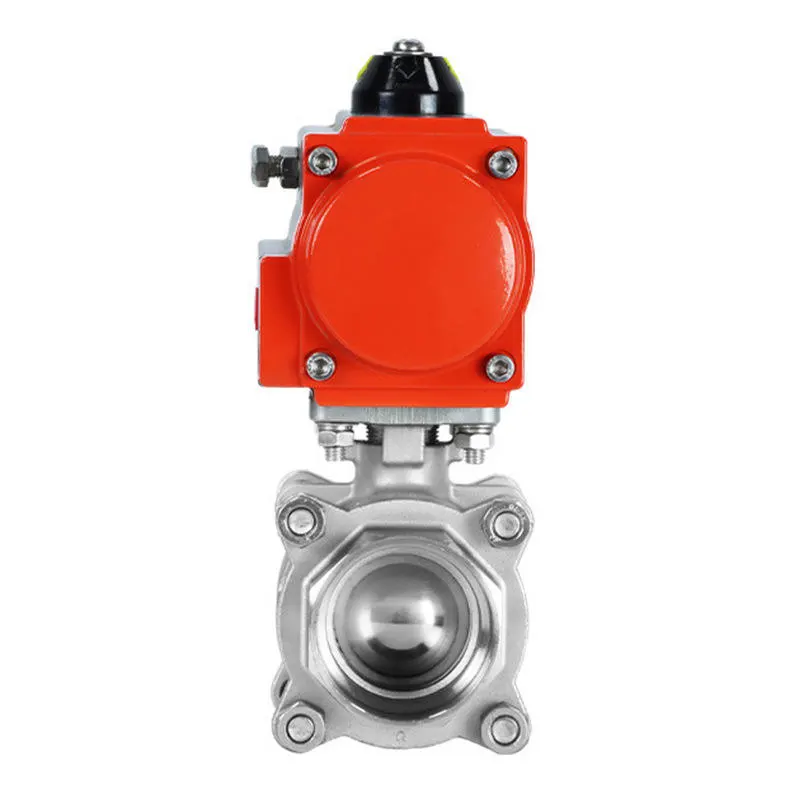

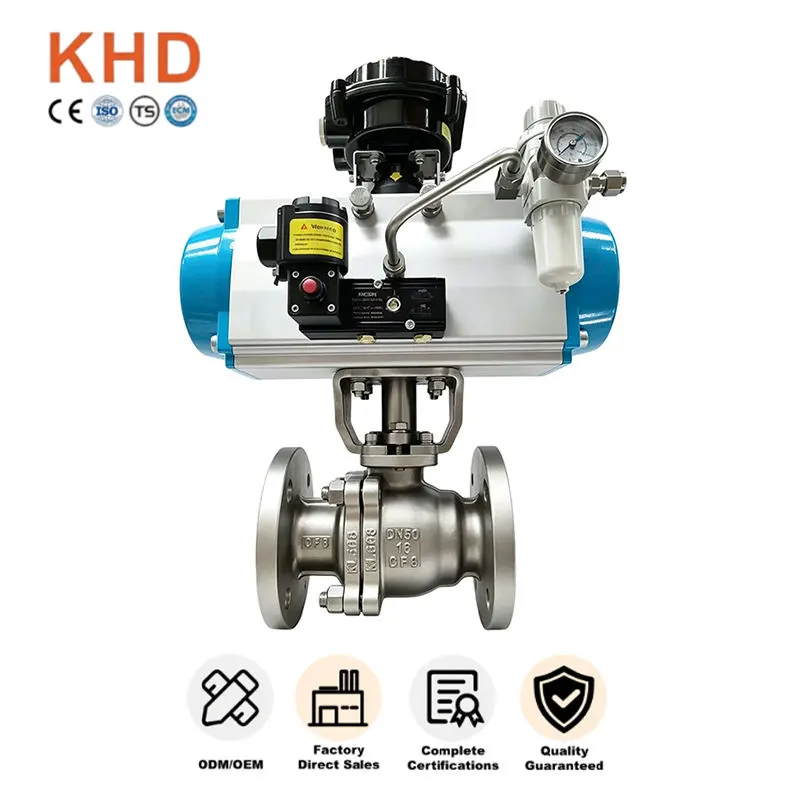

Válvula esférica flangeada pneumática de aço inoxidável

A válvula esférica flangeada pneumática de aço inoxidável é uma válvula industrial automatizada projetada para controle e fechamento de fluxo de tubulação. Fabricado pelo Huadu Valve Group, utiliza material de aço inoxidável SS304 / SS316 e é adequado para condições de trabalho industrial automáticas.

É amplamente utilizado em tubulações auxiliares químicas, instalações de tratamento de água, linhas de processamento de petróleo e gás e sistemas de produção automatizados onde o controle automático, a resistência à corrosão e a segurança operacional são essenciais.

A válvula esférica flangeada pneumática de aço inoxidável garante operação estável e longa vida útil em ambientes industriais exigentes.

Atributos principais

Matéria-prima e vantagens estruturais

Corpo de válvula de aço inoxidável de alta qualidade

A válvula esférica flangeada pneumática de aço inoxidável é feita de material de aço inoxidável SS304 e SS316 genuíno, garantindo:

-Resistência superior à ferrugem, oxidação e corrosão para meios úmidos, salgados e levemente corrosivos

-Evite acúmulo de ferrugem, formação de incrustações e contaminação média em serviço de longo prazo

-A tecnologia padrão de fundição e forjamento elimina buracos de areia internos e defeitos de entreferro

-Estrutura sólida resistente à pressão, anti-deformação sob funcionamento contínuo e ciclismo frequente

- Menor risco de falha inesperada e custo reduzido de substituição para o usuário final

Inspeção rigorosa de materiais

Cada lote de matéria-prima é testado para garantir:

-Composição química precisa para graus SS304/SS316

-Sem materiais reciclados ou de qualidade inferior

-Desempenho mecânico estável para condições de campo adversas

Benefícios do acionamento do atuador pneumático

A válvula esférica flangeada pneumática de aço inoxidável é equipada com atuador pneumático premium, trazendo estes méritos principais:

-Ação liga-desliga de 90 graus acionada por ar, sem necessidade de operação manual

-Suporte para válvula solenóide, interruptor de limite e conexão PLC para controle automático remoto

- Adequado para grandes altitudes, oficinas fechadas e locais químicos de alto risco para evitar riscos de segurança manuais

- Desempenho de comutação sensível e estável, adaptado aos frequentes ciclos liga-desliga de linhas de produção automatizadas

Benefícios da conexão de flange padrão

A conexão de flange industrial padrão fornece:

-Fixação robusta, excelente estanqueidade e forte capacidade de suporte de pressão para tubulações pesadas

-Fácil alinhamento e montagem com flanges de tubo padrão durante a instalação no local

-Desmontagem, inspeção e manutenção convenientes na revisão posterior do gasoduto

-O design interno completo minimiza a resistência ao fluxo, reduz a perda de pressão e garante uma transmissão média suave

- Totalmente compatível com os principais padrões internacionais de tubulação industrial

Estrutura de Vedação Profissional Otimizada

Os detalhes de vedação otimizados desta válvula esférica flangeada pneumática proporcionam:

-Sede de PTFE de alta qualidade com propriedade autolubrificante e de baixo atrito, comutação suave sem riscar o núcleo da esfera

-Melhor efeito de vedação sob pressão nominal, compensando pequenos desgastes decorrentes de operação prolongada

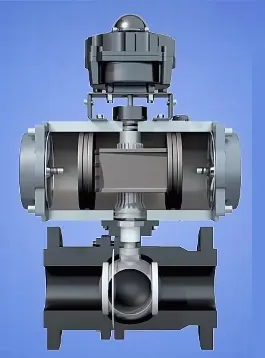

-Design de haste anti-explosão junto com embalagem multicamadas, evitando a ejeção da haste e pequenos vazamentos externos

-O núcleo esférico flutuante polido realiza um encaixe preciso com assentos para um fechamento hermético bidirecional confiável para líquidos e gases

Modos de segurança opcionais do atuador

Várias opções de atuadores atendem a diferentes requisitos de segurança do local:

- Atuador pneumático de dupla ação: fechamento de abertura rápido e equilibrado para controle automático geral

- Atuador pneumático com retorno por mola: redefinição automática para a posição totalmente aberta/totalmente fechada em caso de falha no fornecimento de ar, evitando transbordamento do meio e danos ao equipamento para linhas de produtos químicos e de petróleo e gás

- Carcaça do atuador em alumínio anodizado rígido, leve, resistente ao desgaste para ambientes de oficina empoeirados e úmidos

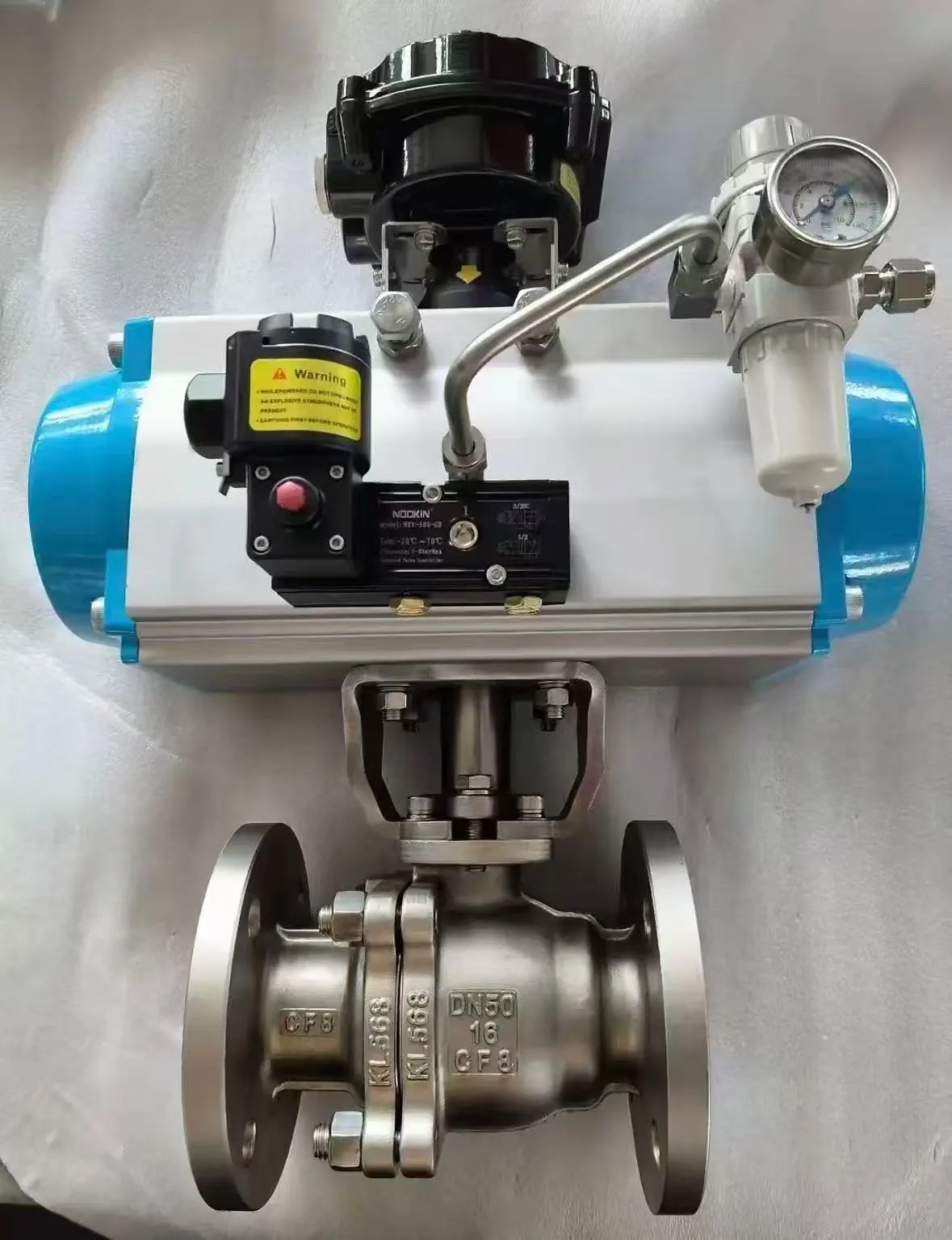

- Base de montagem padrão ISO 5211 para fácil combinação com válvulas solenóides, chaves fim de curso e posicionadores

Especificações Técnicas

Parâmetros padrão

Tamanho: DN15-DN200 (estoque normal)

Classificação de pressão: PN16 / PN25 / PN40/PN64/PN100

Material: SS304, aço inoxidável SS316

Tipo: Válvula de esfera flangeada pneumática de aço inoxidável

Faixa de temperatura: -20°C ~ 180°C (sujeito ao material do assento)

Processo de Fabricação

A Válvula Esfera Flangeada Pneumática de Aço Inoxidável é produzida através de:

- Fundição e forjamento de aço inoxidável padrão

- Tratamento térmico para propriedade estável do material

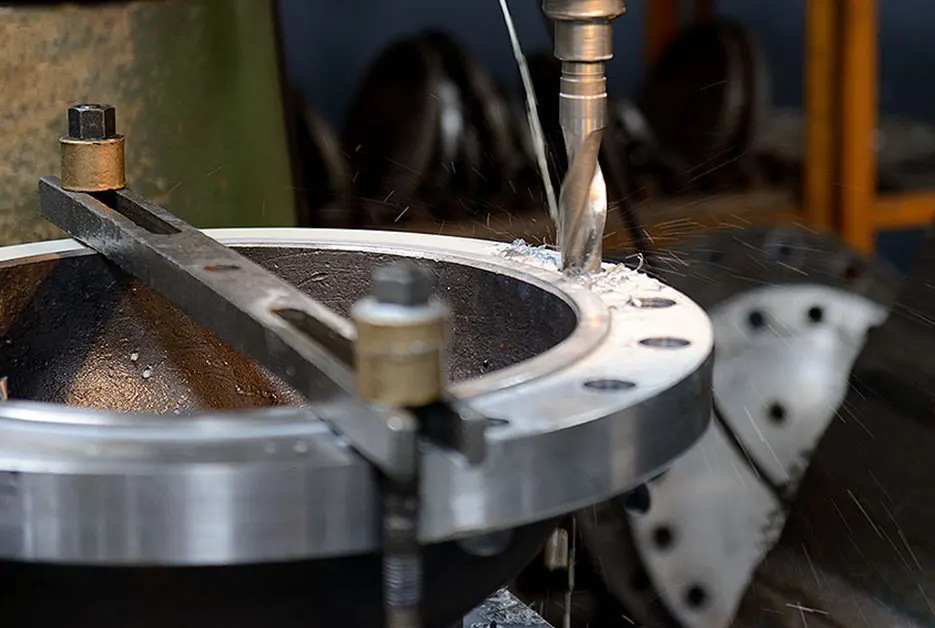

- Usinagem CNC de precisão para vedação de superfícies e extremidades de flange

- Conjunto completo com haste anti-explosão e atuador pneumático correspondente

Recursos de desempenho

- Excelente desempenho antiferrugem e anticorrosão

- Projeto de furo completo para baixa resistência ao fluxo

- Fechamento estanque bidirecional para meios líquidos e gasosos

- Múltiplas opções de segurança do atuador para proteção à prova de falhas

- Resiste ao choque de pressão e ao impacto do golpe de aríete causado por mudanças repentinas de fluxo

- Projetado para desligamento automático de tubulações e serviço de controle de fluxo

Áreas de aplicação

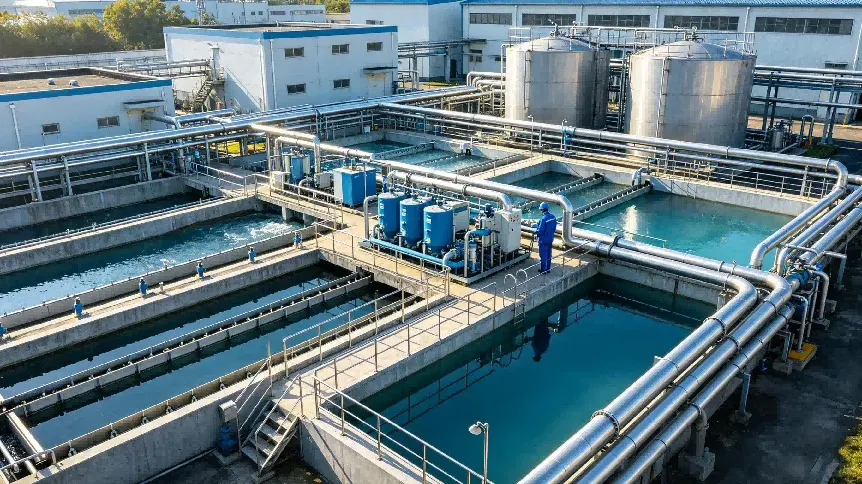

Indústria de tratamento de água

A válvula esférica flangeada pneumática de aço inoxidável é amplamente utilizada em:

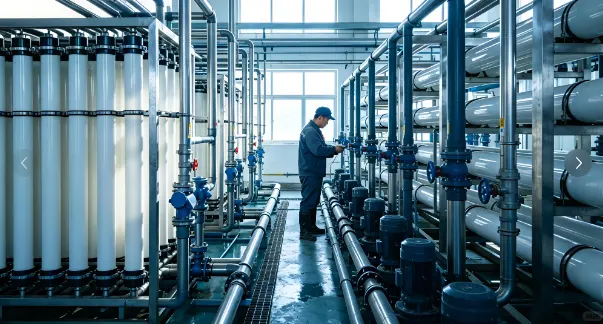

- Instalações automatizadas de tratamento de água municipal

- Tubulações de controle automático de água circulante

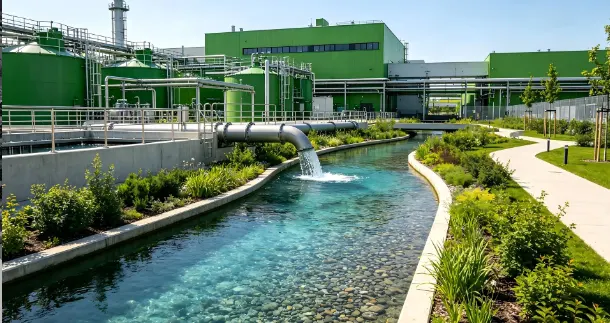

- Sistemas auxiliares de tratamento de águas residuais

- Grupos de válvulas automáticas de abastecimento de água

Indústria Química e de Petróleo e Gás

- Tubulações de processos químicos automáticos

- Loops de controle de fluido levemente corrosivos

- Tubulação automática de processamento de petróleo e gás

- Zonas de alto risco inconvenientes para operação manual

Uso Industrial Geral

- Controle automatizado de pipeline da linha de produção

- Oficina fechada e sistemas de tubulação de alta altitude

- Nova construção automatizada de dutos e renovação de equipamentos antigos

Suporte de qualidade e aquisição de projetos

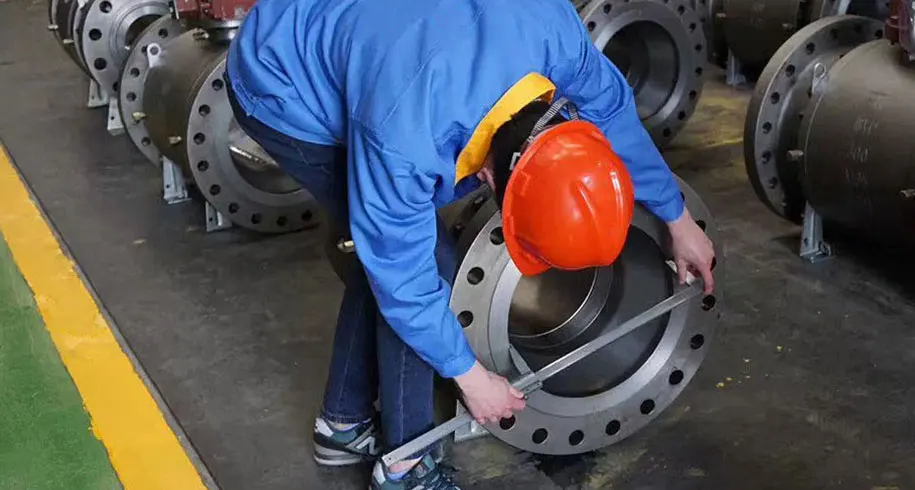

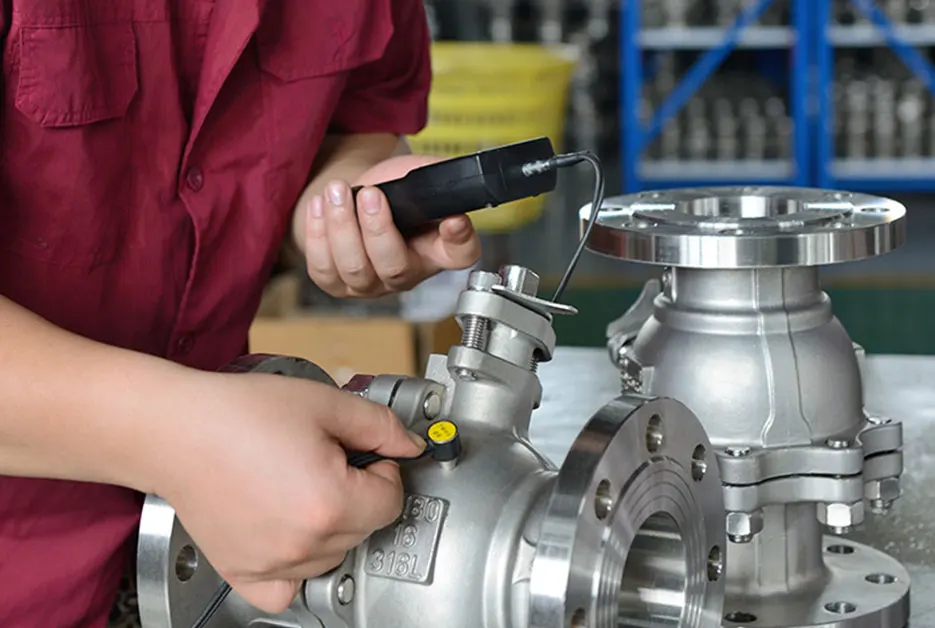

Como um fabricante profissional de válvulas industriais com certificações CE, ISO e API, cada válvula pneumática de esfera flangeada de aço inoxidável passa por rigorosos testes de fábrica, incluindo teste de resistência à pressão, teste de vedação de estanqueidade ao ar e inspeção de aparência. Nosso sistema completo de controle de qualidade abrange triagem de matérias-primas, usinagem de precisão, montagem profissional e testes de produtos acabados. Relatórios de testes de materiais e documentos de inspeção podem ser fornecidos para revisão de projetos no exterior, licitação e aceitação do local.

Apoiamos serviços práticos de personalização de OEM e ODM de acordo com a temperatura de trabalho do local, características do meio e padrões de tubulação. Os itens personalizáveis ​​incluem material da válvula, classe de pressão, material de vedação e configuração do atuador. O MOQ flexível oferece suporte a pedidos de amostras de pequenos lotes e compras em grande escala de engenharia. Nossas válvulas esféricas flangeadas pneumáticas de aço inoxidável são exportadas para mercados globais, ganhando reconhecimento consistente e cooperação de longo prazo de clientes em todo o mundo.
