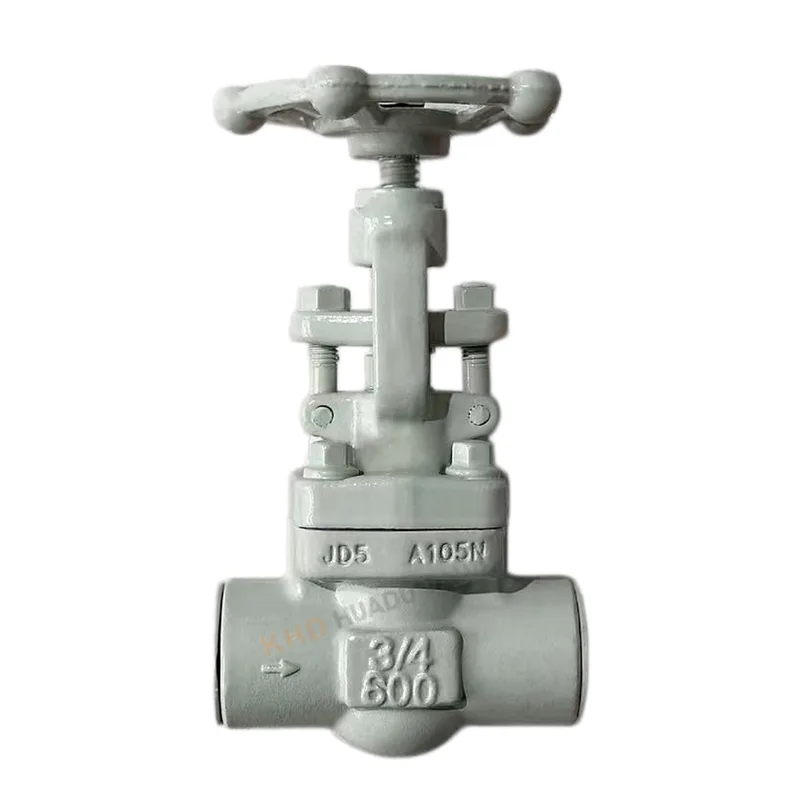

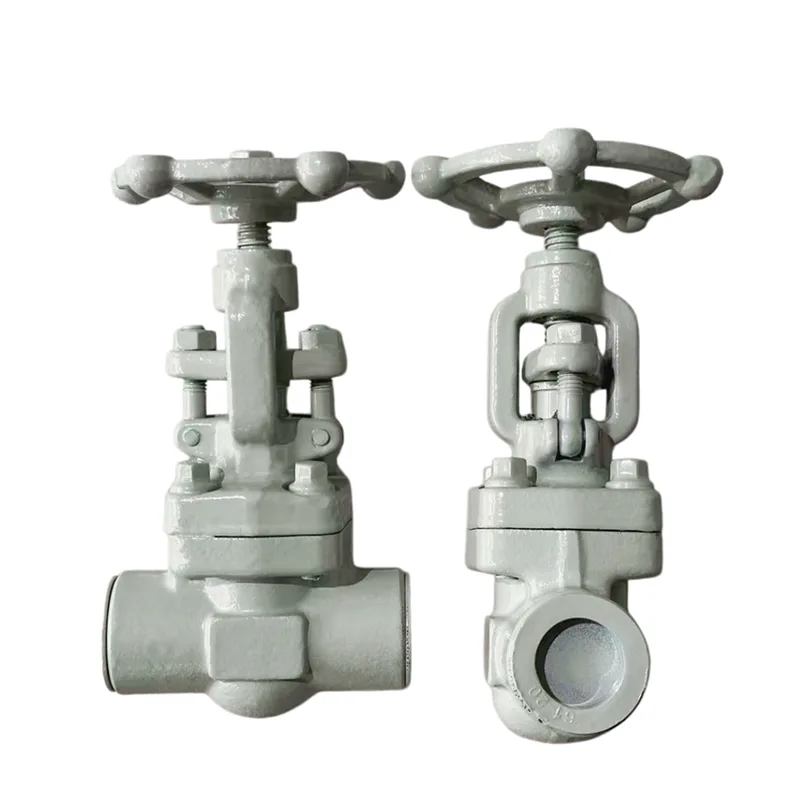

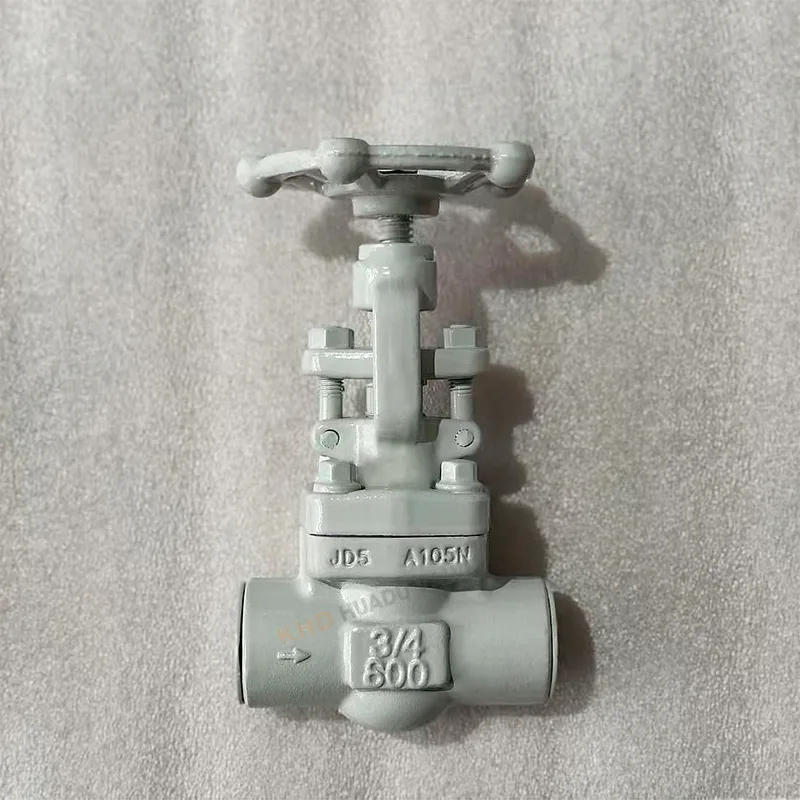

Válvula de gaveta forjada com soquete soldado

A válvula gaveta forjada com soquete soldado é uma válvula industrial de alta pressão projetada para fechamento de tubulações e controle de fluxo. Fabricado pelo Huadu Valve Group, ele usa aço carbono forjado A105N e é adequado para condições de trabalho Classe 600. É amplamente utilizado em sistemas de petróleo, produtos químicos, energia e vapor de alta pressão, onde a segurança e o desempenho de vedação são críticos.

Matéria-prima e vantagens estruturais

Corpo de aço forjado de alta qualidade

A válvula gaveta forjada com encaixe soldado é fabricada em aço carbono forjado A105N, garantindo:

Alta resistência e densidade

Excelente resistência ao impacto

Sem defeitos de fundição, como poros ou buracos de areia

Inspeção rigorosa de materiais

Cada lote de matéria-prima é testado por meio de análise espectral para garantir:

Composição química precisa

Sem materiais reciclados ou de qualidade inferior

Desempenho mecânico estável

Benefícios da conexão soquete-solda

O tipo de conexão de válvula gaveta forjada com encaixe soldado fornece:

Forte desempenho de vedação

Melhor resistência a alta pressão do que flanges

Risco reduzido de vazamento em sistema crítico

Especificações Técnicas

Parâmetros padrão

Tamanho: DN15–DN50 (estoque normal)

Classificação de pressão: Classe 300 / Classe 600

Material: aço carbono forjado A105N

Tipo: Válvula gaveta forjada com soquete soldado

Faixa de temperatura: -29°C a 570°C

Processo de Fabricação

A válvula gaveta forjada com encaixe soldado é produzida através de:

Forjamento integral

Tratamento térmico (processo de normalização)

Usinagem CNC de precisão

Recursos de desempenho

Precisão da superfície de vedação em nível de mícron

Desempenho de vedação com vazamento zero

Operação suave sem travamentos

Adequado para sistemas de vapor de alta temperatura

Áreas de aplicação

Indústria de Petróleo e Gás

A válvula gaveta forjada com soquete soldado é amplamente utilizada em:

Oleodutos de refinaria

Sistemas de transmissão de óleo

Instalações de gás natural

Indústria química

Tubulações químicas de alta pressão

Sistemas de controle de fluidos corrosivos

Sistemas de entrada/saída do reator

Indústria de energia

Tubulações de vapor

Sistemas de energia térmica

Tubulações de condensado

Uso Industrial Geral

Tubulações de alta pressão e pequeno diâmetro

Sistemas de isolamento de equipamentos

Aplicações de desligamento de segurança

Atributos principais

Perguntas frequentes

O que é uma conexão soquete-solda?

Uma conexão de solda de encaixe é um método de união de tubo em que o tubo é inserido em um encaixe embutido e então soldado na parte externa. É comumente usado em sistemas de alta pressão e pequeno diâmetro.

No caso de uma válvula gaveta forjada com encaixe soldado, o tubo é inserido no encaixe da extremidade da válvula e soldado para formar uma junta forte e resistente a vazamentos.

Principais recursos da conexão soquete-solda

Alta resistência e resistência à pressão

Excelente desempenho de vedação

Adequado para pequenas tubulações DN15–DN50

Risco reduzido de vazamento em comparação com juntas roscadas

Comum em sistemas de petróleo, gás e vapor

As válvulas de encaixe para solda devem ser desmontadas antes da soldagem?

Sim, absolutamente. Antes de instalar uma válvula gaveta forjada com encaixe soldado, a válvula NÃO deve ser parcialmente montada durante a soldagem.

Prática de instalação adequada:

Remova os componentes internos, se possível (ou certifique-se de que a válvula esteja totalmente aberta)

Insira o tubo totalmente no soquete

Mantenha uma pequena folga de expansão (~1,5–2 mm)

Realize soldagem apenas na junta externa

Permita o resfriamento antes de operar a válvula

Notas importantes:

Evite superaquecer o corpo da válvula

Evite que a escória de soldagem entre na cavidade da válvula

Garanta o alinhamento correto antes de soldar

A soldagem inadequada pode danificar as superfícies de vedação e reduzir a vida útil da válvula.

Qual é a diferença entre OS&Y e capô aparafusado?

Esses são dois projetos estruturais diferentes usados ​​em válvulas gaveta.

OS&Y (parafuso externo e garfo)

A rosca da haste está fora do corpo da válvula

O movimento visível da haste indica o status aberto/fechado

Manutenção mais fácil e monitoramento de operação

Comum em proteção contra incêndio e sistemas industriais

Capô aparafusado

O castelo é conectado ao corpo da válvula por meio de parafusos

Design interno da haste (não visível externamente)

Estrutura compacta

Amplamente utilizado em aplicações industriais em geral

Comparação simples:

OS&Y = visibilidade externa + fácil monitoramento da operação

Capô aparafusado = estrutura compacta + econômica

Ambos os tipos podem ser aplicados em uma válvula gaveta forjada com encaixe soldado, dependendo dos requisitos do projeto.
