O que torna as válvulas globo essenciais para comutação frequente e ajuste de fluxo?

Dentro de uma planta de processamento químico, um circuito de controle de temperatura do vapor funciona dezenas de vezes por dia. O operador ajusta a válvula, a temperatura estabiliza e o ciclo se repete. À primeira vista, isto parece rotineiro – até que uma válvula falha após seis meses de serviço, forçando um dispendioso encerramento da fábrica. A causa raiz? Uma válvula gaveta foi instalada onde umválvula globodeveria ter sido. As válvulas gaveta, embora excelentes para isolamento, não são projetadas para estrangulamento frequente. A modulação repetida desgasta as superfícies de vedação de maneira desigual, levando a vazamentos e eventuais falhas. Este é o tipo de erro que pode ser evitado através da compreensão dos pontos fortes fundamentais dos diferentes designs de válvulas.

As válvulas globo conquistaram a reputação de serem o carro-chefe do controle de fluxo. Eles são projetados especificamente para aplicações que exigem operação frequente e ajuste preciso de vazão. O segredo está em seu design diferenciado: um disco que se move perpendicularmente ao caminho do fluxo, uma sede que fornece uma vedação hermética e um caminho de fluxo que cria uma queda de pressão ideal para estrangulamento. Ao contrário das válvulas gaveta, que são projetadas para serem totalmente abertas ou totalmente fechadas, as válvulas globo são construídas para modular. Eles oferecem excelentes características de vedação, uma ampla gama de recursos de controle de fluxo e a capacidade de suportar o desgaste causado por ciclos frequentes. Este artigo explorará os princípios de design, características de desempenho e critérios de seleção que tornam as válvulas globo indispensáveis ​​em indústrias que vão desde a geração de energia até o processamento petroquímico.

Índice

• 1. O que é uma válvula globo e como funciona?
• 2. Por que o projeto da válvula globo favorece a operação frequente?
• 3. Como a válvula globo consegue um ajuste preciso do fluxo?
• 4. Quais especificações técnicas definem uma válvula globo de alta qualidade?
• 5. Como a válvula globo se compara a outros tipos de válvulas para estrangulamento?
• 6. Quais práticas de manutenção prolongam a vida útil da válvula globo?
• 7. Perguntas frequentes (FAQ)
• 8. Conclusão

1. O que é uma válvula globo e como funciona?

Uma válvula globo é uma válvula de movimento linear usada para iniciar, parar e regular o fluxo em um sistema de tubulação. Seu nome vem do formato esférico de seu corpo, que abriga os componentes internos. A característica definidora de uma válvula globo é seu conjunto de disco e sede, que é posicionado perpendicularmente ao caminho do fluxo. Quando a válvula é aberta, o disco se move para cima e para longe da sede, criando uma lacuna através da qual o fluido flui. Quando fechado, o disco assenta firmemente contra a sede, criando uma vedação hermética. Esse movimento perpendicular é o que distingue uma válvula globo de uma válvula gaveta, onde a comporta se move paralelamente ao fluxo.

Para entender o funcionamento de uma válvula globo, imagine uma torneira em sua casa. Quando você gira a manivela, uma arruela de borracha se move para cima e para baixo contra uma sede de metal, controlando o fluxo de água. Este é essencialmente o mesmo princípio. Uma válvula globo usa uma haste roscada (ou haste não ascendente) para converter o movimento rotacional do volante em movimento linear. À medida que o volante é girado, a haste gira, fazendo com que o disco se mova para cima ou para baixo. A posição do disco determina o tamanho da abertura de fluxo, que por sua vez determina a vazão. O fluido entra no corpo da válvula, passa pelo orifício da sede e sai pelo outro lado. A mudança na direção do fluxo – o fluido deve fazer uma rotação de 90 graus ao passar – cria a queda de pressão que torna as válvulas globo excelentes para estrangulamento.

O projeto de uma válvula globo não é um conceito único e monolítico. Existem diversas variações, incluindo padrão T, padrão Y e válvulas globo angulares. O padrão T é o mais comum, com entrada e saída alinhadas em linha reta. O padrão Y apresenta uma haste angulada em 45 graus em relação ao caminho do fluxo, oferecendo menor queda de pressão e melhores características de fluxo. A válvula globo angular tem entrada e saída em um ângulo de 90 graus, tornando-a adequada para aplicações onde o espaço é limitado ou onde o fluxo precisa mudar de direção.Grupo Co. da válvula de Huadu, Ltd.fabrica uma gama completa de configurações de válvulas globo, permitindo que os engenheiros selecionem o projeto ideal para sua aplicação específica.

2. Por que o projeto da válvula globo favorece a operação frequente?

Quando uma válvula é submetida a operação frequente, a principal preocupação é o desgaste. Cada vez que a válvula é aberta ou fechada, as superfícies de vedação entram em contato, criando atrito. Com o tempo, esse atrito pode corroer as superfícies de vedação, causando vazamentos. O design de uma válvula globo é projetado especificamente para minimizar esse desgaste. A chave para sua durabilidade está na forma como o disco e a sede interagem. Numa válvula globo, o disco é guiado pela haste, garantindo que ele se alinhe perfeitamente com a sede cada vez que fecha. Este alinhamento preciso evita que o disco esfregue contra a sede em ângulo, o que causaria desgaste irregular.

Outra vantagem é a ação autolimpante de uma válvula globo. À medida que o fluido passa pela válvula, ele flui pelas superfícies de assentamento. Este fluxo, especialmente a altas velocidades, ajuda a remover quaisquer partículas ou depósitos que possam acumular-se no assento. Esta ação de autolimpeza é um fator crítico para prolongar a vida útil da válvula, especialmente em aplicações com fluidos sujos ou contaminados. Em contraste, uma válvula gaveta tem uma dinâmica diferente. Quando uma válvula gaveta está parcialmente aberta, o fluxo passa pela comporta e pela sede, causando rápida erosão. É por isso que as válvulas gaveta não são adequadas para estrangulamento. A válvula globo, por outro lado, é projetada com um caminho de fluxo que direciona o fluido para longe das superfícies de assentamento, reduzindo a erosão. Isto é resultado da geometria do fluxo: o fluido entra na válvula, muda de direção e depois sai, e as superfícies de assentamento são posicionadas para minimizar o impacto do fluxo.

Nossa fábrica na Huadu Valve Group Co., Ltd. realizou extensos testes de desgaste em diferentes designs de válvulas. Em um teste simulando 10.000 operações de curso completo sob condições de vapor de alta temperatura, uma válvula globo padrão manteve sua vedação sem vazamento mensurável, enquanto uma válvula gaveta nas mesmas condições exibiu desgaste e vazamento significativos após apenas 1.000 ciclos. Estes dados de teste ressaltam a superioridade da Válvula Globo para operação frequente. Os materiais do disco e da sede também desempenham um papel crítico. Em aplicações de alta temperatura, uma válvula globo com disco com face de Stellite e sede em aço inoxidável endurecido oferece excepcional resistência ao desgaste. O revestimento duro Stellite fornece uma superfície resistente e resistente ao desgaste que pode suportar o impacto repetido do ciclismo frequente. Da mesma forma, para aplicações corrosivas, uma válvula globo com disco e sede Monel oferece excelente resistência ao ataque químico. No Huadu Valve Group, oferecemos uma ampla variedade de materiais de acabamento para atender às demandas específicas de sua aplicação.

3. Como a válvula globo consegue um ajuste preciso do fluxo?

O ajuste preciso do fluxo é a função principal de uma válvula globo. Ao contrário de uma válvula de isolamento simples, uma válvula globo é projetada para ser parcialmente aberta, proporcionando uma resistência controlada ao fluxo. A capacidade de controlar o fluxo é derivada da relação entre a posição do disco e a área de fluxo. À medida que o disco é levantado da sede, a área de fluxo aumenta. Contudo, a relação não é linear; é governado pela geometria do disco e da sede. Esta relação não linear permite um controle preciso sobre uma ampla faixa de taxas de fluxo. É por isso que uma válvula globo é frequentemente a válvula preferida para controle modulante.

A característica de fluxo de uma válvula globo é frequentemente descrita por sua "curva característica de fluxo". Existem três tipos principais: linear, porcentagem igual e abertura rápida. Uma característica linear significa que a vazão é diretamente proporcional ao curso da válvula. Uma abertura de 10% resulta em 10% do fluxo máximo. Esta característica é ideal para aplicações onde a queda de pressão na válvula é constante. Uma característica de porcentagem igual significa que cada incremento do curso da válvula aumenta o fluxo em uma porcentagem fixa do fluxo atual. Um curso de 10% pode aumentar o fluxo em 20%. Esta característica é ideal para aplicações onde a queda de pressão varia, pois proporciona um controle mais estável. Uma característica de abertura rápida significa que a válvula proporciona uma grande mudança no fluxo para um pequeno movimento inicial, tornando-a adequada para aplicações que exigem resposta rápida.

Para ilustrar a importância de selecionar a característica correta do fluxo, considere um sistema de controle de temperatura do vapor. O sistema utiliza uma válvula globo para regular o fluxo de vapor para um trocador de calor. Se o sistema utilizar uma válvula globo linear, a resposta da temperatura será linear. Entretanto, se o sistema operar com uma queda de pressão variável, uma válvula globo linear poderá fornecer controle instável. Uma válvula globo de porcentagem igual proporcionaria um controle mais estável. Nossa fábrica em Huadu Valve Group Co., Ltd. oferece válvulas globo com diferentes formatos de disco para fornecer diferentes características de fluxo, e nossa equipe de engenharia pode ajudá-lo a selecionar a correta. A escolha da característica do fluxo é um elemento-chave no projeto do sistema, e nossa equipe pode fornecer orientação sobre a seleção ideal para sua aplicação específica.

A precisão de uma válvula globo também é aprimorada pelo uso de um posicionador. Um posicionador é um dispositivo que recebe um sinal de controle e ajusta a posição da válvula para atingir o fluxo desejado. O posicionador garante que a válvula abra na posição exata necessária, mesmo diante de mudanças nas condições operacionais. Isto é particularmente importante em aplicações que exigem alta precisão, como dosagem de produtos químicos ou controle de temperatura. Ao selecionar uma válvula globo com um posicionador de alta qualidade, os engenheiros podem obter uma precisão de controle de fluxo de +/- 1%.

4. Quais especificações técnicas definem uma válvula globo de alta qualidade?

Ao selecionar uma válvula globo, os engenheiros devem avaliar cuidadosamente uma série de especificações técnicas. Esses parâmetros definem o desempenho, durabilidade e adequação da válvula para a aplicação. As especificações principais incluem: tamanho da válvula (tamanho nominal do tubo, NPS), classificação de pressão (classe), faixa de temperatura, conexões finais, material do corpo, material do interno e característica de fluxo. Cada um desses parâmetros deve corresponder aos requisitos específicos do processo. O tamanho da válvula determina a capacidade de fluxo da válvula. Uma válvula muito pequena restringirá o fluxo, enquanto uma válvula muito grande será mais cara e poderá não fornecer controle adequado.

A classificação de pressão, normalmente designada como uma classe (Classe 150, Classe 300, Classe 600, etc.), define a pressão máxima que a válvula pode suportar a uma determinada temperatura. Para aplicações de alta pressão, é necessária uma válvula globo Classe 600 ou superior. A faixa de temperatura é determinada pelos materiais de construção. Para aplicações de alta temperatura (acima de 425°C), é necessária uma válvula com corpo em aço fundido e acabamento com face dura. Para aplicações criogênicas, é necessária uma válvula com corpo em aço inoxidável e um interno especial para baixa temperatura. As conexões finais são os meios pelos quais a válvula é fixada ao sistema de tubulação. Os tipos mais comuns são extremidades flangeadas, extremidades roscadas e extremidades soldadas. As extremidades flangeadas são as mais versáteis e usadas na maioria das aplicações. As extremidades roscadas são usadas para válvulas menores e pressões mais baixas, enquanto as extremidades soldadas são usadas para aplicações de alta pressão e alta temperatura.

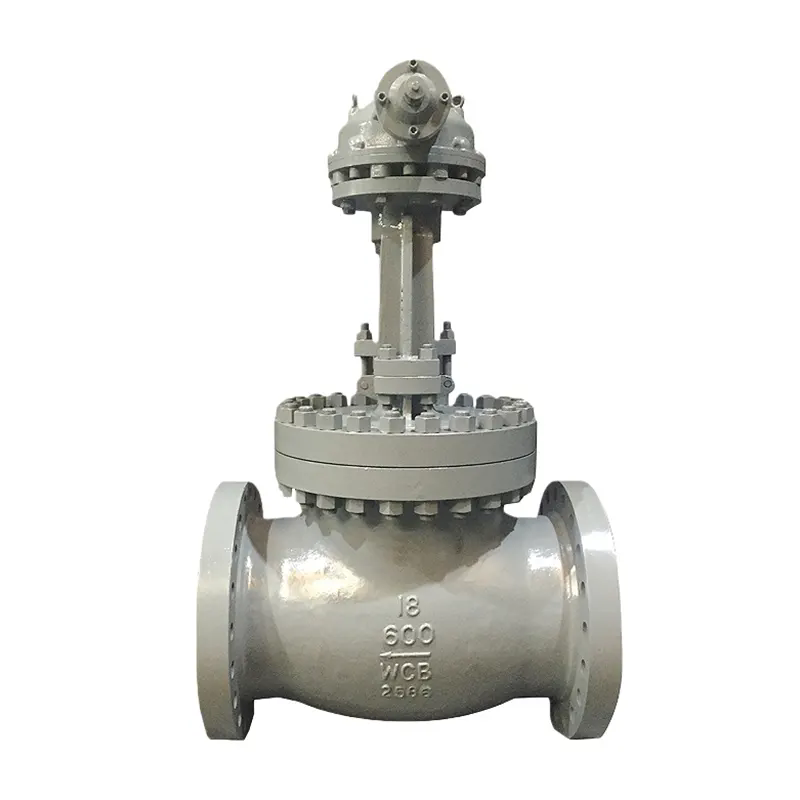

Na Huadu Valve Group Co., Ltd., fabricamos válvula globo em uma ampla variedade de materiais e configurações. Nossos corpos padrão de válvula globo estão disponíveis em ferro fundido, ferro dúctil, aço fundido, aço inoxidável e ligas para altas temperaturas. Os acabamentos estão disponíveis em uma variedade de materiais, incluindo aço inoxidável 13% cromado, Stellite e Monel. A tabela abaixo fornece um resumo das principais especificações técnicas dos nossos modelos de válvula globo mais populares.

5. Como a válvula globo se compara a outros tipos de válvulas para estrangulamento?

Quando um engenheiro projeta um sistema que exige controle preciso de vazão, a primeira pergunta costuma ser: "Qual tipo de válvula é melhor para esta aplicação?" Embora muitos tipos de válvulas possam ser usados ​​para estrangulamento, a válvula globo é normalmente a escolha preferida. Para entender o porquê, é útil comparar a válvula globo com outros tipos de válvulas comuns: válvulas gaveta, válvulas esfera e válvulas borboleta. Cada um tem seus pontos fortes e fracos, e a escolha depende dos requisitos específicos da aplicação.

As válvulas gaveta são projetadas principalmente para serviço liga/desliga. Eles não são adequados para estrangulamento. Quando uma válvula gaveta está parcialmente aberta, o fluxo de alta velocidade através da gaveta e da sede causa rápida erosão e desgaste. A válvula gaveta também não foi projetada para operação frequente; o movimento deslizante do portão pode causar escoriações e gripagens. Em uma válvula globo, o caminho do fluxo é projetado para minimizar o desgaste durante o estrangulamento, tornando-a adequada para serviço modulado. Para aplicações que exigem estrangulamento frequente, uma válvula globo é a escolha superior. As válvulas de esfera são outro tipo de válvula comum. Eles oferecem excelente capacidade de fechamento e estão disponíveis em vários designs. No entanto, as válvulas esfera têm uma faixa mais restrita de controle de fluxo e sua característica de fluxo é tipicamente de abertura rápida, o que não é ideal para um estrangulamento preciso. Em uma Válvula Globo, a característica do fluxo é mais linear ou percentual igual, proporcionando melhor controle.

As válvulas borboleta são frequentemente usadas para aplicações de grande diâmetro. Eles são compactos, leves e econômicos. No entanto, elas geralmente não são tão precisas quanto as válvulas globo para estrangulamento. A característica de controle da válvula borboleta não é linear e pode estar sujeita a cavitação e erosão em altas pressões diferenciais. A Válvula Globo, com seu design robusto e ampla variedade de características de vazão, é a escolha preferida para aplicações exigentes de estrangulamento. A tabela abaixo fornece uma comparação dos principais recursos das válvulas globo, válvulas gaveta, válvulas esfera e válvulas borboleta para aplicações de estrangulamento.

6. Quais práticas de manutenção prolongam a vida útil da válvula globo?

Mesmo a válvula globo da mais alta qualidade não terá um desempenho confiável sem a manutenção adequada. A inspeção e a manutenção regulares são essenciais para evitar falhas inesperadas e prolongar a vida útil da válvula. A primeira etapa de um programa de manutenção é uma inspeção visual regular. A válvula deve ser verificada quanto a vazamentos externos, como vazamentos na vedação da haste ou na junta do corpo. A válvula também deve ser verificada quanto a ruídos ou vibrações incomuns durante a operação, o que pode indicar um problema nos componentes internos. Um bom programa de manutenção inclui um cronograma planejado para desmontagem e inspeção dos componentes internos.

Quando uma válvula globo é desmontada, o disco e a sede devem ser inspecionados quanto a desgaste, corrosão ou corrosão. Se o disco ou a sede estiverem gastos, muitas vezes podem ser reparados por lapidação ou retificação. A lapidação é um processo de utilização de uma pasta abrasiva para polir as superfícies de vedação. Isto pode restaurar o desempenho de vedação da válvula sem exigir a substituição do disco ou da sede. A haste deve ser inspecionada quanto a desgaste ou danos. A embalagem deve ser inspecionada quanto a vazamentos. Se a gaxeta estiver vazando, ela poderá ser apertada ou substituída. A gaxeta deve ser verificada quanto ao alinhamento adequado. A gaxeta deve ser apertada com o torque correto. Apertar demais a gaxeta pode causar danos à haste e aumentar o atrito. O aperto insuficiente causará vazamento.

Em nossa fábrica na Huadu Valve Group Co., Ltd., vimos uma válvula globo que, com manutenção adequada, pode fornecer décadas de serviço. Um cliente, uma usina de geração de energia, tinha uma válvula globo que estava em serviço há 35 anos. A válvula era desmontada anualmente, inspecionada e as superfícies de vedação eram lapidadas conforme necessário. A válvula nunca exigiu uma grande revisão. Este é um caso excepcional, mas ilustra que, com os devidos cuidados, uma válvula globo pode proporcionar uma longa vida útil. Recomendamos um cronograma mínimo de manutenção de inspeção visual anual e inspeção de desmontagem completa a cada 3-5 anos, dependendo das condições de serviço.

A tabela abaixo resume as práticas de manutenção recomendadas para uma válvula globo.

7. Perguntas frequentes (FAQ)

Pergunta 1: Por que uma válvula globo é preferível a uma válvula gaveta para aplicações de estrangulamento?

Resposta: Uma válvula globo é preferível a uma válvula gaveta para estrangulamento porque seu design é projetado especificamente para modular o fluxo. O disco de uma válvula globo se move perpendicularmente à sede, permitindo um controle preciso da área de fluxo. O caminho do fluxo também cria uma queda de pressão que torna o estrangulamento mais eficaz. Uma válvula gaveta, por outro lado, é projetada para serviço totalmente aberto ou totalmente fechado. Quando uma válvula gaveta está parcialmente aberta, o fluxo de alta velocidade através da comporta e da sede causa erosão rápida, levando a vazamentos e falhas. Nossa fábrica em Huadu Valve Group Co., Ltd. fabrica válvula globo projetada especificamente para aplicações de estrangulamento.

Pergunta 2: Qual é a diferença entre características de fluxo linear e de porcentagem igual?

Resposta: Uma característica de fluxo linear significa que a taxa de fluxo é diretamente proporcional ao curso da válvula. Uma abertura de 10% resulta em 10% do fluxo máximo. Esta característica é ideal para aplicações onde a queda de pressão na válvula é constante. Uma característica de fluxo de porcentagem igual significa que cada incremento do curso da válvula aumenta o fluxo em uma porcentagem fixa do fluxo atual. Um curso de 10% pode aumentar o fluxo em 20%. Esta característica é ideal para aplicações onde a queda de pressão varia, pois proporciona um controle mais estável. Nossos produtos de válvula globo oferecem ambas as características e nossa equipe técnica pode ajudá-lo a selecionar o produto certo para sua aplicação.

Pergunta 3: Como posso determinar se a vedação da minha válvula globo está falhando?

Resposta: Os sinais mais comuns de falha na vedação são vazamento externo e incapacidade de interromper completamente o fluxo. Se você observar fluido pingando da haste da válvula ou ao redor do castelo, a gaxeta ou a vedação provavelmente estão comprometidas. Além disso, se a válvula não conseguir fechar hermeticamente, o disco e a sede provavelmente estão desgastados ou danificados. Em alguns casos, uma alteração no torque operacional necessário para operar a válvula também pode indicar um problema. A inspeção visual regular e os testes funcionais são as melhores maneiras de detectar uma falha na vedação antes que ela leve a um problema maior.

Pergunta 4: Uma válvula globo pode ser usada para serviços de vapor?

Resposta: Sim, as válvulas globo são comumente usadas para serviços de vapor. Contudo, a válvula deve ser selecionada adequadamente para as condições específicas de temperatura e pressão. Para serviço de vapor em alta temperatura, recomenda-se uma válvula globo com corpo em aço fundido e acabamento com face dura (como Stellite). O revestimento duro Stellite oferece excepcional resistência ao desgaste e pode suportar o fluxo de vapor em alta velocidade. Nossa fábrica em Huadu Valve Group Co., Ltd. fabrica válvula globo especificamente para serviços de vapor, com uma variedade de materiais de corpo e acabamento para atender a diversas condições de operação.

Pergunta 5: Qual é a vida útil típica de uma válvula globo?

Resposta: A vida útil de uma válvula globo depende de vários fatores, incluindo as condições operacionais, a frequência de operação e a qualidade da manutenção. Em serviço moderado com manutenção regular, uma válvula globo pode durar de 20 a 30 anos ou mais. Em serviços severos, como aplicações de alta temperatura ou alta pressão com ciclos frequentes, a válvula pode precisar ser inspecionada e reparada com mais frequência. Com manutenção adequada, incluindo polimento regular das superfícies de assentamento e substituição da gaxeta, uma válvula globo pode proporcionar uma vida útil longa e confiável. Os produtos da Válvula Globo de nossa fábrica são projetados para longa vida útil e manutenção mínima.

8. Conclusão

As válvulas globo são a escolha essencial para aplicações que exigem comutação frequente e ajuste preciso de vazão. Seu design diferenciado, com um disco que se move perpendicularmente à sede, proporciona vedação superior e resistência ao desgaste em comparação com outros tipos de válvulas. O caminho do fluxo cria uma queda de pressão controlada, tornando-os ideais para estrangulamento. A disponibilidade de diferentes características de vazão, como porcentagem linear e igual, permite um controle preciso em uma ampla faixa de vazões. A ampla variedade de materiais e configurações garante que uma válvula globo possa ser selecionada para atender às demandas específicas de qualquer aplicação, desde serviços de vapor em alta temperatura até condições criogênicas.

A chave para maximizar o desempenho e a vida útil de uma válvula globo é a seleção e manutenção adequadas. Ao avaliar cuidadosamente as especificações técnicas, incluindo tamanho da válvula, classificação de pressão, faixa de temperatura e material de acabamento, os engenheiros podem garantir que a válvula seja adequada à aplicação. Um programa de manutenção regular, incluindo inspeções visuais e desmontagens e reformas periódicas, prolongará a vida útil da válvula e evitará falhas inesperadas. Na Huadu Valve Group Co., Ltd., temos o compromisso de fornecer produtos Globe Valve de alta qualidade e suporte técnico especializado para ajudar nossos clientes a otimizar suas operações. Nossa extensa linha de produtos de válvula globo e nossa equipe de engenheiros experientes estão prontos para ajudá-lo com seus requisitos específicos de aplicação.

Entre em contato com Huadu Valve Group Co., Ltd. hojepara discutir seus requisitos de válvula globo e descobrir como nossas soluções podem aumentar a confiabilidade e a eficiência de seus sistemas de controle de fluxo.
