Válvula de esfera fixa de aço inoxidável Válvula de esfera flangeada forjada

Recursos do produto

- Estrutura de esfera fixa montada em munhão, adequada para condições de trabalho de grande diâmetro e alta pressão.

- Corpo da válvula forjado com material denso, alta resistência mecânica e bom desempenho anticorrosivo.

- Design de porta completo, pequena resistência ao fluxo, grande capacidade de fluxo, conveniente para limpeza de pigging de dutos.

- O assento flutuante com mola realiza fechamento hermético bidirecional e baixa taxa de vazamento.

- Design de haste anti-explosão, construído em estrutura antiestática e à prova de fogo em conformidade com API 607.

- Assento com alívio automático para sobrepressão anormal da cavidade para melhorar a segurança da operação.

- Baixo torque operacional, suporta ciclos freqüentes de abertura e fechamento para um serviço estável a longo prazo.

Atributos principais

Estrutura do Produto

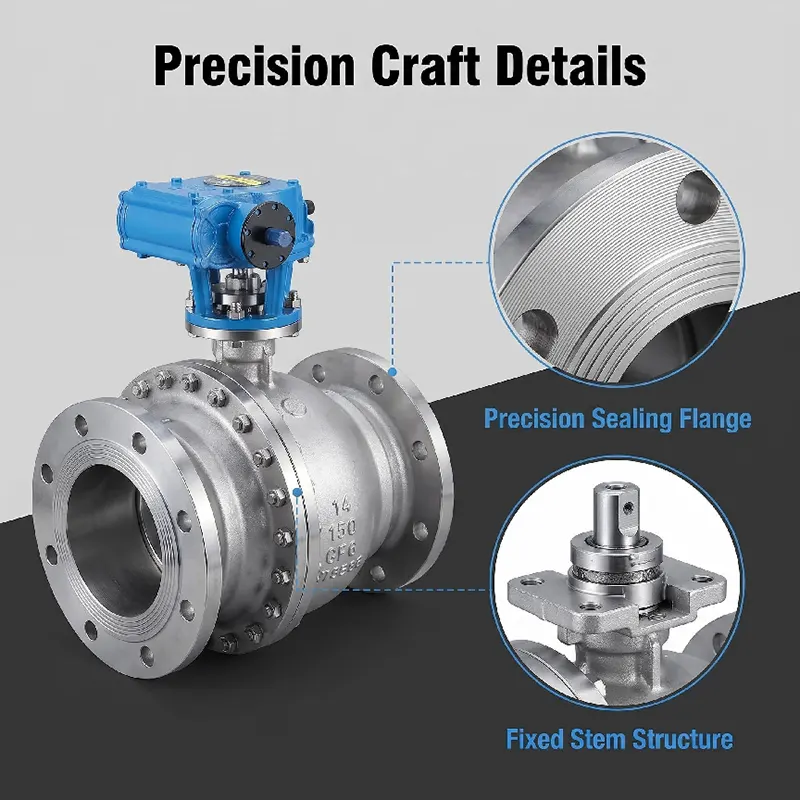

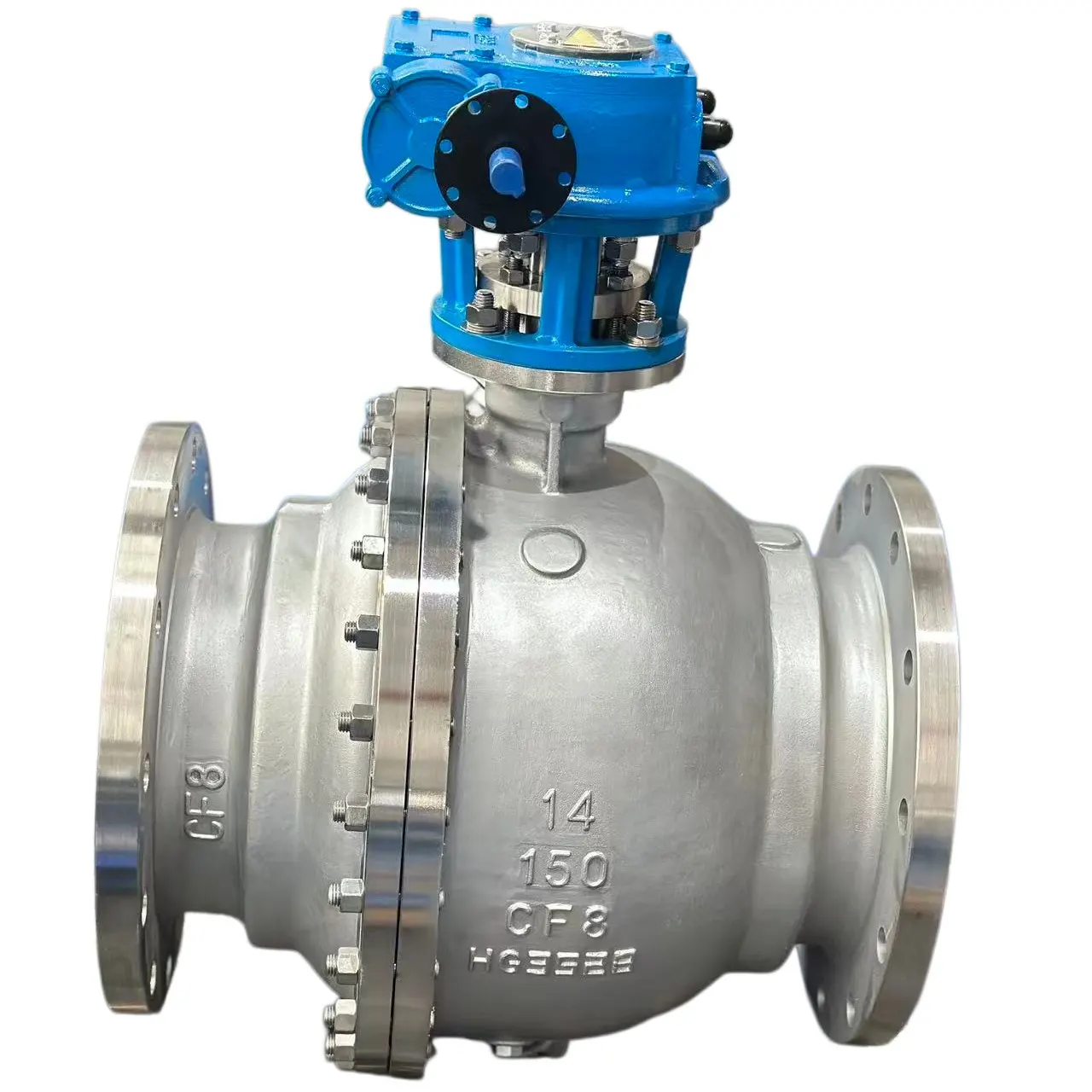

Esta é uma válvula esférica flangeada forjada com válvula esférica fixa de aço inoxidável. A esfera é suportada pelos eixos do munhão superior e inferior em vez de flutuar pela força do assento. Os componentes principais incluem corpo de válvula forjado, castelo, esfera fixa, eixos de munhão superior e inferior, sedes flutuantes pré-carregadas por mola, haste anti-explosão, extremidades de conexão de flange e almofada de montagem superior ISO 5211 para atuadores. A função de bloqueio duplo e sangramento pode ser fornecida mediante solicitação. Opções de face de flange: RF, RTJ.

Corpo / Castelo da Válvula: Aço inoxidável forjado A182 F304 / A182 F316L

Esfera: Aço inoxidável forjado, cromado duro ou revestido com Stellite

Haste: aço inoxidável A182 F316

- Vedação da sede: PTFE / RPTFE para vedação suave; Liga dura Stellite 6 para vedação rígida de metal

- Junta e O-ring: FKM, PTFE, personalizados para diferentes meios de temperatura

Parafusos: parafusos de aço inoxidável B8 / B8M

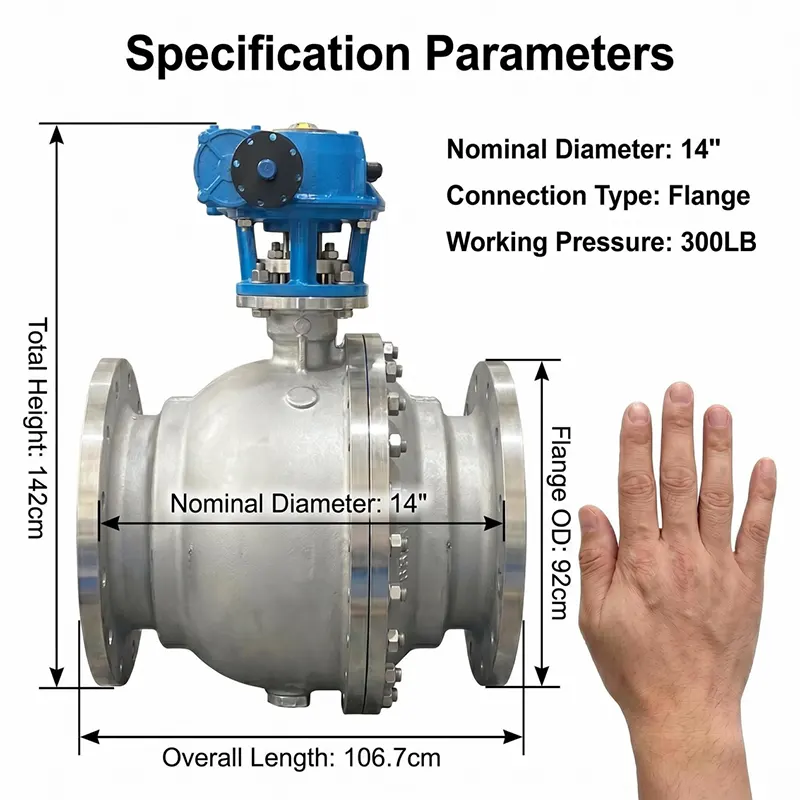

Faixa de pressão e temperatura

-Classe de pressão: PN16-PN100, Class150-Class2500

-Temperatura de trabalho:

• Versão com vedação suave: -29°C ~ +200°C

•Versão metálica com vedação rígida: -29°C ~ +425°C

-Padrão de teste: API 598, teste de casca 1,5 vezes a pressão nominal; teste de assento 1,1 vezes a pressão nominal

-Faixa de tamanho: DN50-DN600 (NPS2"-NPS24")

Tipos de operação

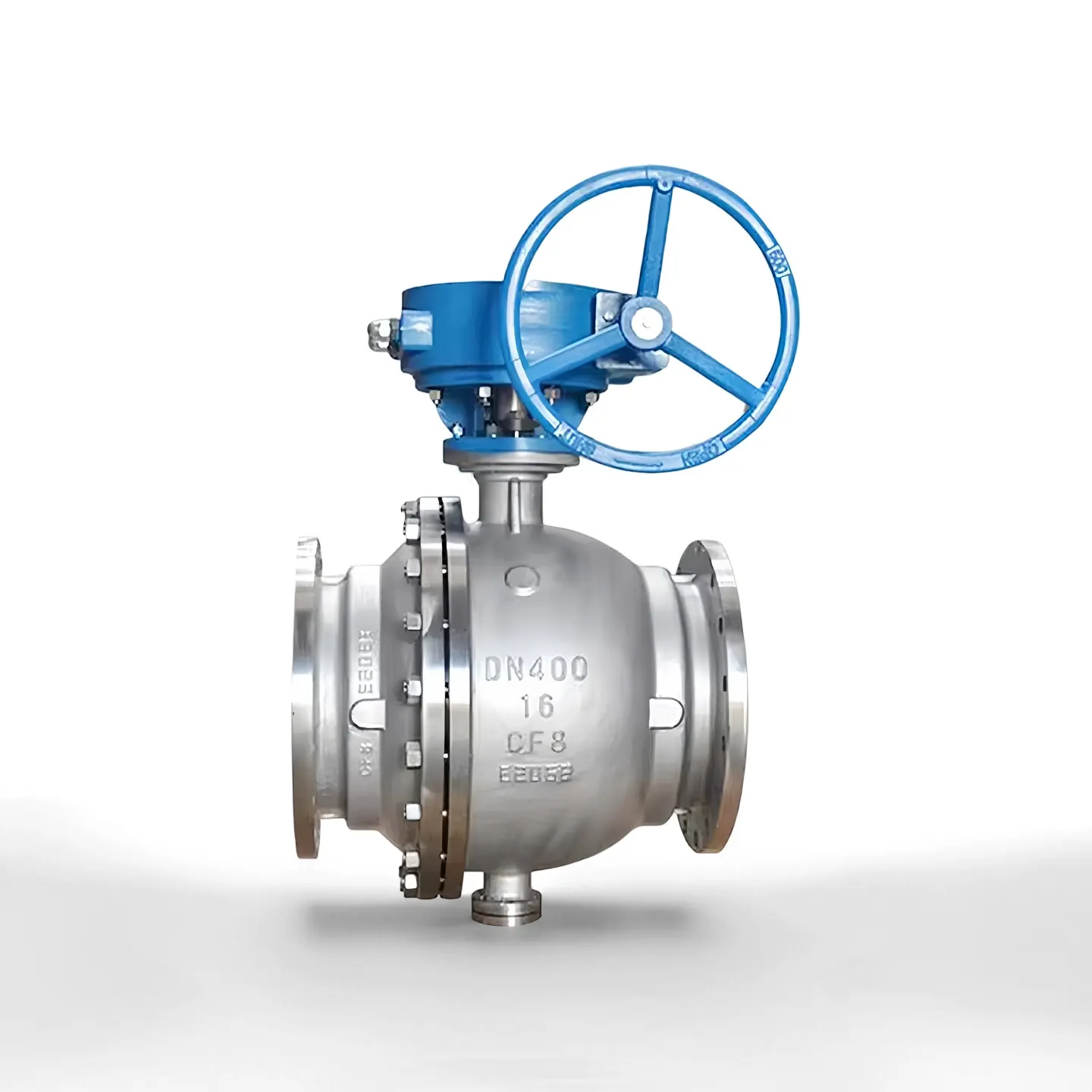

-Manual: Operador de engrenagem helicoidal para grandes requisitos de torque

-Pneumático: Atuador pneumático de ação simples/dupla ação, com interruptor de limite e válvula solenóide

-Elétrico: Tipo on-off ou atuador elétrico modulante para controle automático remoto

-Atuação hidráulica/eletro-hidráulica disponível mediante solicitação especial

Todos os atuadores cabem na plataforma de montagem ISO 5211.

Aplicativos

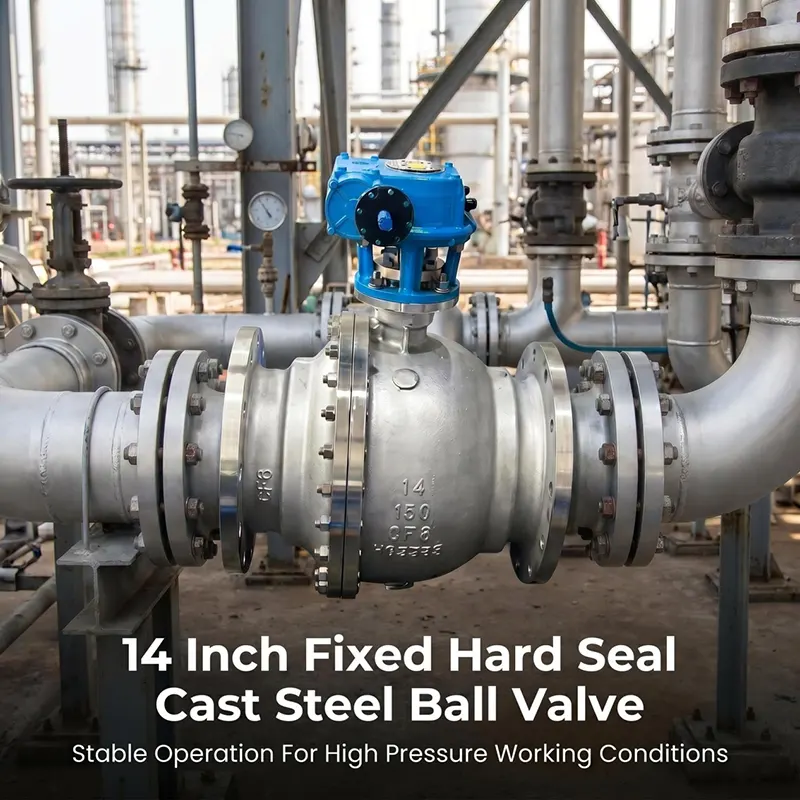

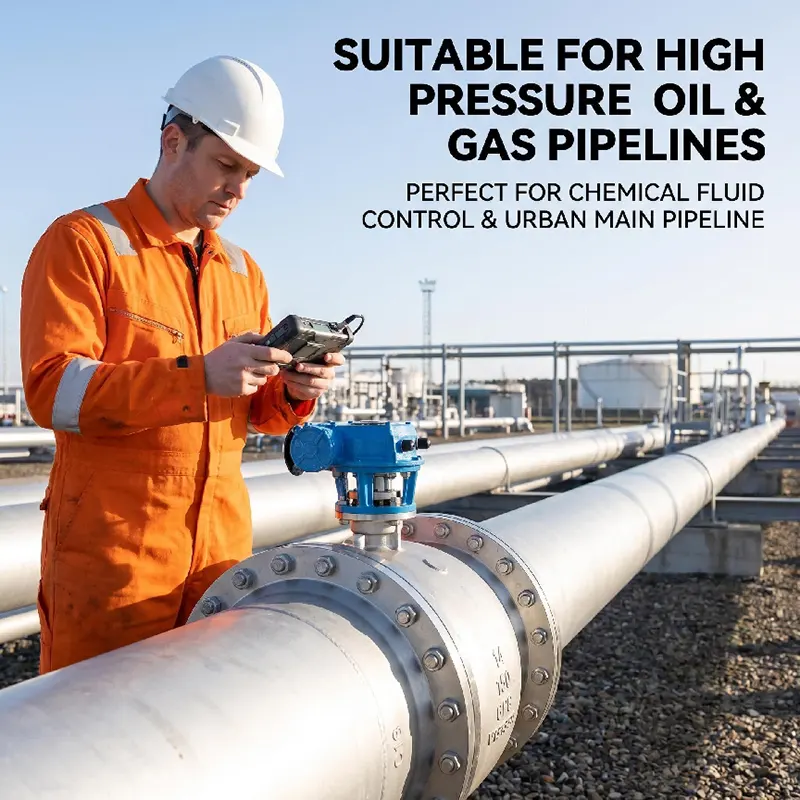

Amplamente adotado para serviços liga-desliga e isolamento para líquidos, gases e meios corrosivos. Usado principalmente em oleodutos de longa distância, plantas petroquímicas, processamento químico, geração de energia, tratamento de água, GNL e outros projetos industriais pesados.

Por que escolher nossa válvula esférica fixa de aço inoxidável válvula esférica flangeada forjada？

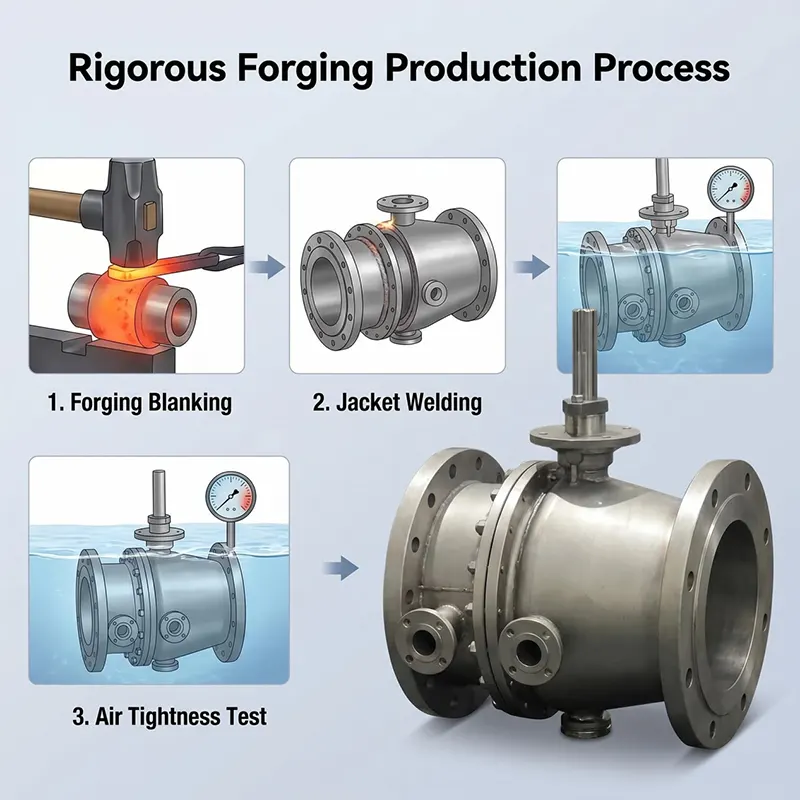

1. Adote o processo de forjamento completo, material interno compacto sem defeitos de porosidade de fundição, encaixe na tubulação de serviço pesado de alta pressão.

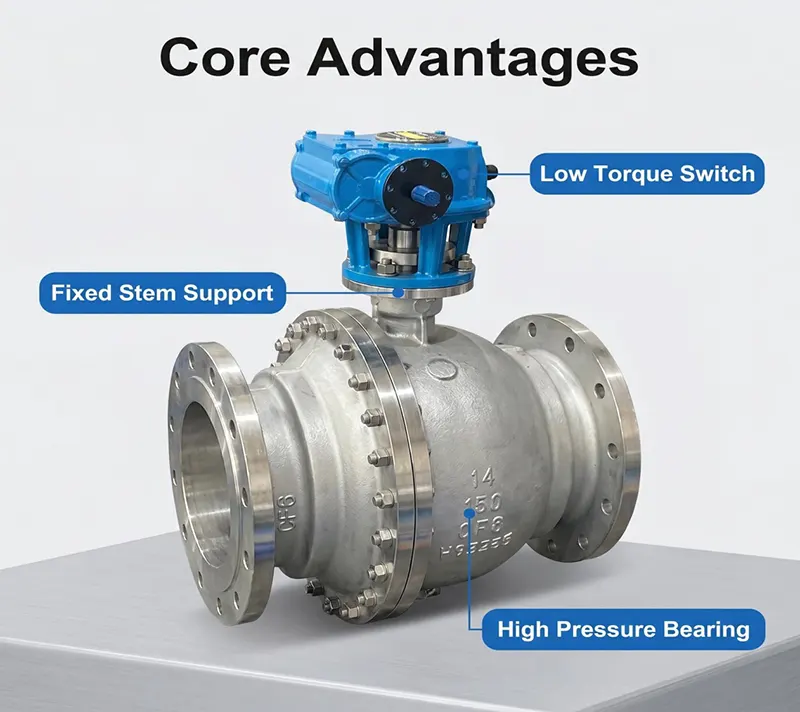

2. O design da esfera fixa do munhão reduz bastante o torque operacional para condições de trabalho de alta pressão de tamanho grande.

3. Inspeção rigorosa de entrada de material, cada válvula passa no teste hidrostático completo e de vazamento da sede de gás antes da entrega.

4. Suporta duas versões de vedação macia e vedação rígida de metal para atender a diferentes temperaturas e demandas médias.

5. Oferecemos suporte técnico completo, revisão de desenhos e orientação pós-venda para o seu projeto.

Guia de compras

Forneça as informações abaixo ao enviar a consulta:

1. Tamanho nominal e classe de pressão

2. Meio de trabalho, temperatura real de trabalho

3. Tipo de vedação: vedação macia ou vedação rígida de metal

4. Tipo de operação (engrenagem sem-fim / pneumática / elétrica etc.)

5. Padrão de flange e tipo de face de flange (RF / RTJ)

6. Requisito especial: proteção contra incêndio, função DBB, tratamento anticorrosivo, etc.

Nosso engenheiro oferecerá proposta adequada de acordo com sua condição de trabalho.

Embalagem e envio

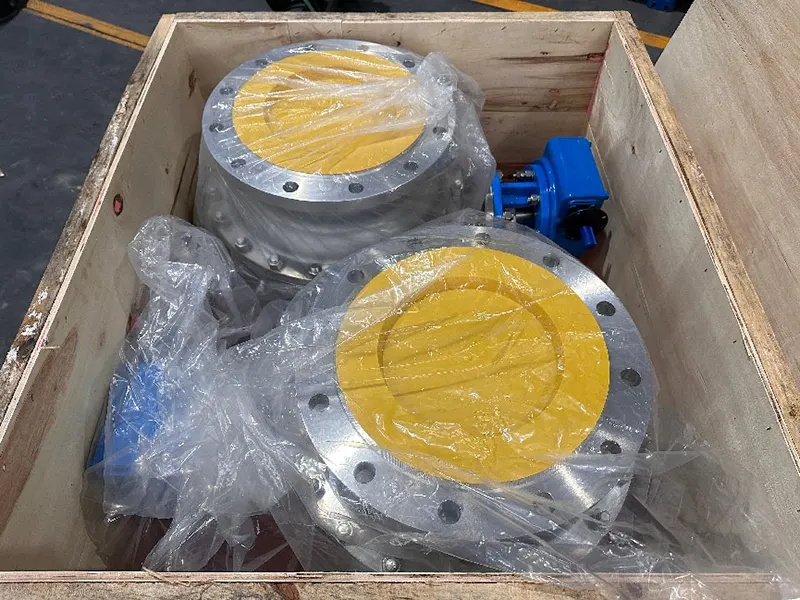

Cada válvula será limpa e protegida antes de embalar. As portas das válvulas são vedadas com tampas plásticas para manter a cavidade interna limpa. As válvulas são embaladas em caixas sólidas de compensado adequadas para transporte marítimo. Apoiamos EXW, FOB, CIF, DAP e outros termos comerciais. As mercadorias podem ser entregues no porto ou armazém designado.

OEM e ODM

Aceitamos pedidos OEM e ODM. Podemos personalizar o material do corpo, material de vedação, padrão de flange, haste de extensão especial, pintura especial e marcação de logotipo de acordo com desenho do cliente ou exigência técnica. MOQ flexível para pedidos de projetos.

Inspeção e Teste

Cada válvula passa por inspeção completa antes do envio de acordo com o padrão API 598.

- Inspeção de entrada de matéria-prima: verificação da composição química do material e propriedades mecânicas, registro de rastreabilidade do material fornecido.

- Teste hidrostático da carcaça: 1,5 vezes a pressão nominal para corpo e castelo da válvula.

- Teste de vazamento da sede: 1,1 vezes a pressão nominal, meio de água ou nitrogênio.

- Inspeção visual, verificação de dimensões, inspeção de pintura e acabamento superficial.

- O teste de testemunha realizado por institutos terceirizados, como SGS, BV, é aceitável mediante solicitação do cliente.

- Conjunto completo de documentos, incluindo certificado de teste de material MTC, relatório de teste hidráulico e certificado de conformidade pode ser fornecido.

Guia de instalação e manutenção

- Limpe completamente a tubulação antes da instalação para limpar escória de soldagem, areia e detritos, evitando danos à face de vedação.

- Monte a válvula na direção correta do fluxo, aperte os parafusos do flange em cruz e uniformemente.

- Não mantenha a válvula na posição meio aberta durante longos períodos de armazenamento ou status de trabalho.

- Para operação regular, execute periodicamente o ciclo completo de fechamento da abertura para evitar que a vedação grude.

- Verifique a junta do flange e a gaxeta da haste quanto a vazamentos externos durante a inspeção de rotina do local.

- Substitua peças de vedação desgastadas durante paradas planejadas; use material de vedação correspondente ao seu meio de trabalho.

- Se equipado com atuador, verifique regularmente o torque do atuador e o status da chave limitadora.

Serviço pós-venda

-Período de garantia: Garantia de 12 meses a contar da data de envio, contra defeitos de fabricação.

-Oferecemos suporte técnico incluindo revisão de desenhos, confirmação de parâmetros e orientação de operação.

-Nossa equipe de engenharia responde a consultas técnicas em até 24 horas úteis.

-Peças sobressalentes (assentos, juntas, gaxeta da haste) estão disponíveis para novo pedido.

-Consulta técnica no local pode ser organizada para pedidos de projetos de grande escala.

Nota: A garantia NÃO cobre danos causados ​​por instalação incorreta, operação incorreta ou condição inadequada do meio.

Produtos recomendados relacionados

-Válvula de esfera flutuante (válvula de esfera de aço inoxidável de 2 peças/3 peças)

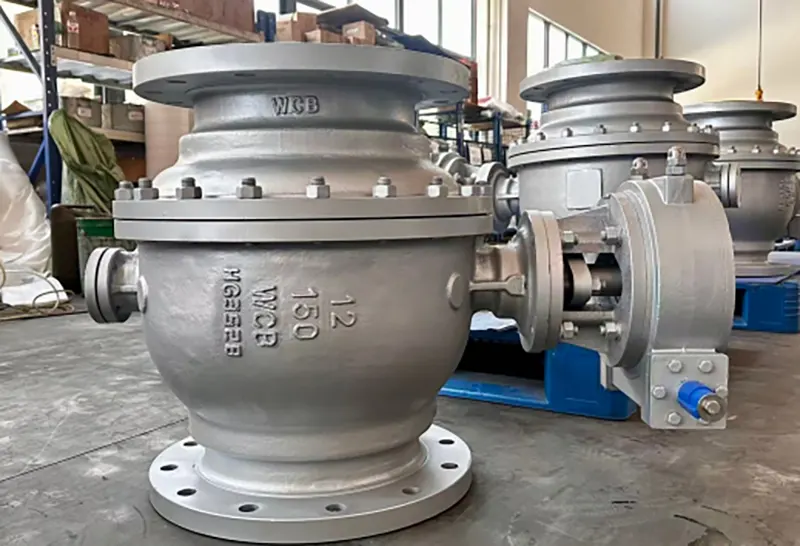

-Válvula de esfera munhão fixa em aço carbono WCB

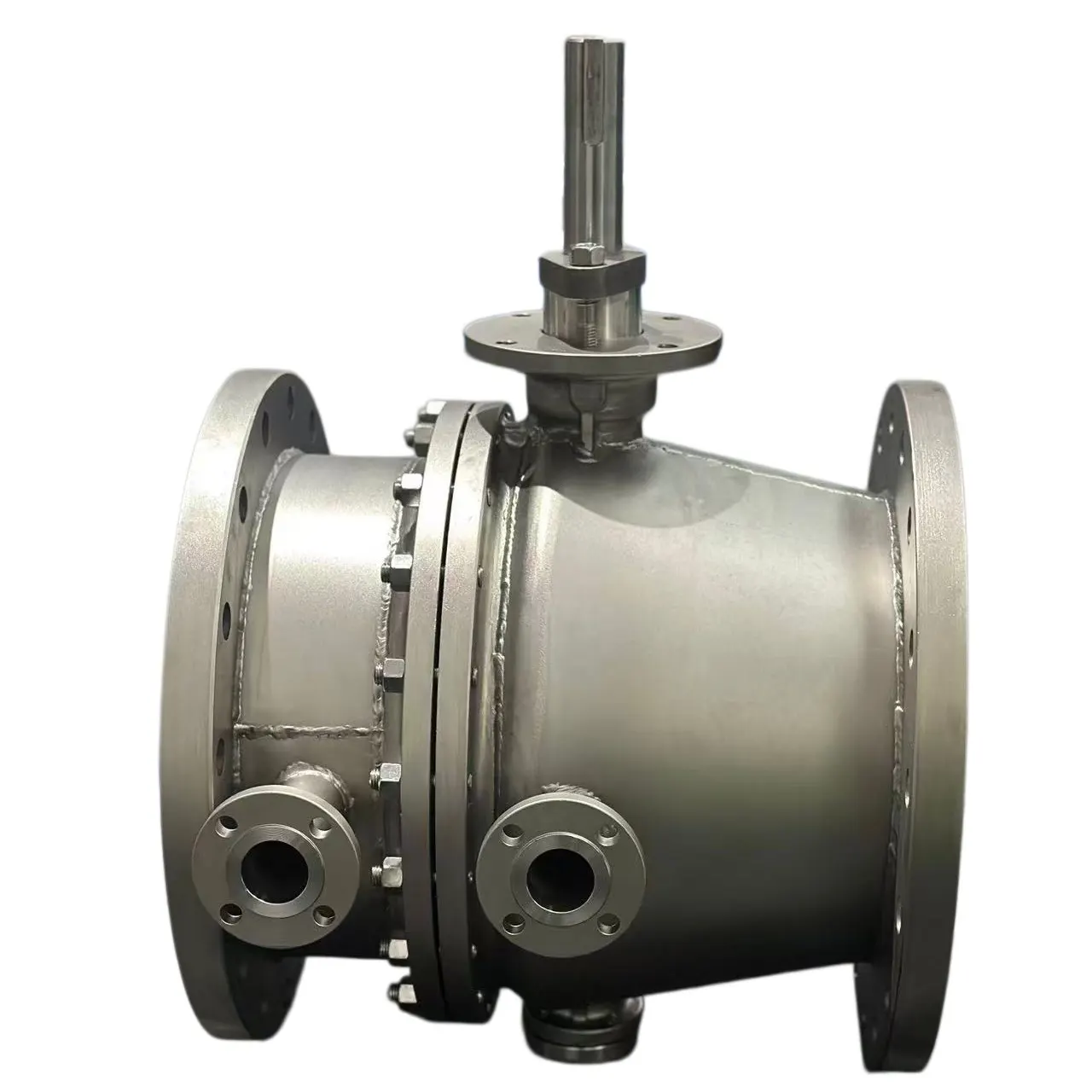

-Válvula de esfera fixa isolada com jaqueta para meio de alta viscosidade

-Válvula de esfera com conjunto completo de atuadores pneumáticos/elétricos

-Válvula de esfera fixa de vedação rígida metálica para serviço em alta temperatura

Nossa força de fábrica

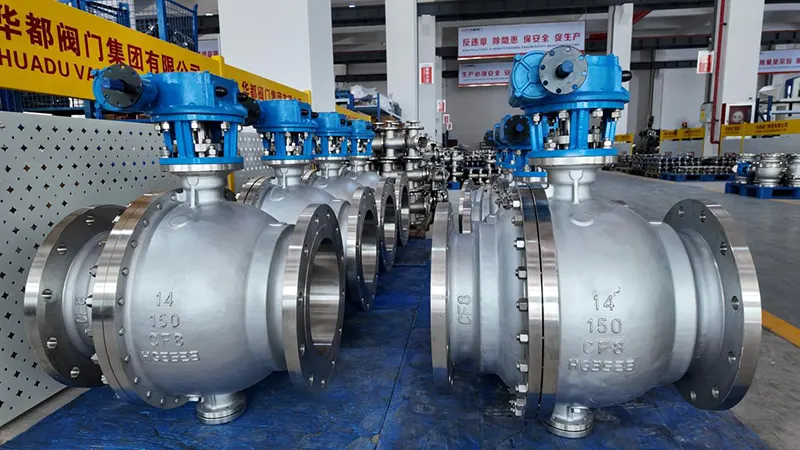

O Huadu Valve Group está localizado em Wenzhou, China, e é especializado em projeto, forjamento, usinagem e montagem de válvulas industriais. Possuímos linhas de produção completas, incluindo oficina de forjamento, oficina de usinagem CNC, oficina de montagem e laboratório de testes independente. Todos os processos críticos de produção são finalizados internamente e não totalmente terceirizados. Temos uma vasta experiência em pedidos de projetos de petróleo, gás, petroquímica e abastecimento de água no exterior. Nossos produtos são exportados para Sudeste Asiático, Oriente Médio, Europa e outras regiões.

Ligue para consulta

Envie-nos seus requisitos detalhados de condições de trabalho, incluindo tamanho, pressão, meio, temperatura, tipo de operação e demandas especiais. Nossa equipe técnica avaliará e preparará uma cotação formal para você em breve. Bem-vindo pedido de amostra e cooperação em grandes projetos.
