O princípio de funcionamento e características da Válvula Globo.

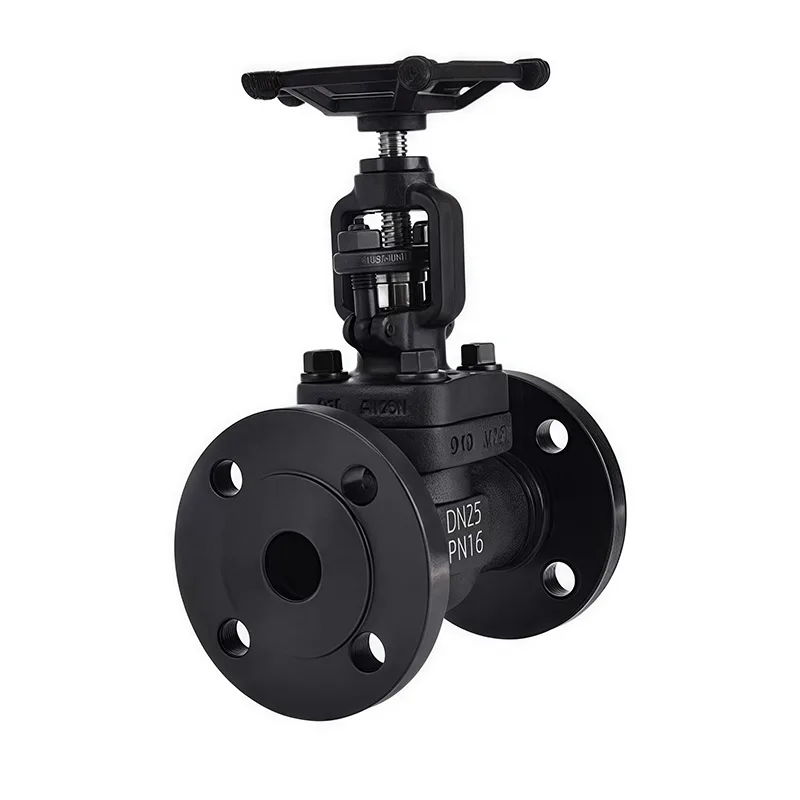

Princípio de funcionamento

A Válvula Globo, também conhecida como válvula de bloqueio, é um dos tipos de válvulas mais utilizados. É tão popular porque durante o processo de abertura e fechamento, o atrito entre as superfícies de vedação é pequeno, é relativamente durável, a altura de abertura não é grande, o processo de fabricação é fácil e a manutenção é conveniente. Não é adequado apenas para média e baixa pressão, mas também para alta pressão.

O princípio de fechamento da válvula globo é que ela usa a pressão da alavanca da válvula para fazer com que a superfície de vedação do disco da válvula adira perfeitamente à superfície de vedação da sede da válvula, evitando assim o fluxo do meio.

A válvula globo permite que o meio flua apenas em uma direção e possui um requisito direcional durante a instalação. O comprimento estrutural doVálvula globoé mais longo que o da válvula gaveta. Ao mesmo tempo, a resistência ao fluido é alta e a confiabilidade da vedação não é forte durante um longo período de operação.

Características

(1)A estrutura doVálvula globoé mais simples do que a válvula gaveta e tanto a fabricação quanto a manutenção são mais convenientes.

(2) A superfície de vedação não está sujeita a desgaste ou arranhões. Possui excelente desempenho de vedação. Durante o processo de abertura e fechamento, não há deslizamento relativo entre o disco da válvula e a superfície de vedação do corpo da válvula. Portanto, nem o desgaste nem os arranhões são severos e o desempenho da vedação é bom com uma longa vida útil.

(3) Durante a abertura e o fechamento, o curso do disco da válvula é pequeno, então a altura da válvula globo é menor que a da válvula gaveta, mas seu comprimento estrutural é maior que o da válvula gaveta.

(4) O torque de abertura e fechamento é grande, tornando a operação extenuante e demorada.

(5) Alta resistência a fluidos. Devido ao caminho tortuoso do meio no corpo da válvula, a resistência do fluido é alta, resultando em um consumo significativo de energia.

(6) Quando a pressão nominal PN da direção do fluxo médio é ≤ 16 MPa, a direção normal do fluxo é para cima a partir da parte inferior do disco da válvula; quando a pressão nominal PN é ≥ 20 MPa, a direção normal do fluxo é descendente a partir do topo do disco da válvula. Isto é para melhorar o desempenho da vedação. Durante o uso, o meio da válvula globo só pode fluir em uma direção e não pode alterar a direção do fluxo.

(7) Quando totalmente aberto, o disco da válvula está frequentemente sujeito a erosão.

O eixo da haste da válvula globo é perpendicular à superfície de vedação da sede da válvula. O curso de abertura ou fechamento da válvula é relativamente curto e possui uma ação de corte muito confiável, tornando este tipo de válvula adequada para uso como corte ou regulação e estrangulamento do meio.
