Resumo do artigo: A Válvula globo de vedação rígidafoi projetado para sistemas de tubulação industriais onde o fechamento confiável, a regulação precisa do fluxo, a resistência a altas temperaturas e a durabilidade a longo prazo são essenciais. Com vedação metal-metal e superfícies de vedação com revestimento duro, esta válvula é particularmente adequada para serviços exigentes que envolvem vapor, óleo, gás, meios abrasivos e fluidos industriais de alta pressão.Huadufornece soluções projetadas de válvula globo de vedação rígida com vários materiais de corpo, classes de pressão, opções de conexão e métodos de atuação para diversas aplicações industriais.
Índice
- O que é uma válvula globo de vedação rígida?
- Como funciona uma válvula globo de vedação rígida?
- Quais são os principais recursos?
- Quais especificações técnicas os compradores devem considerar?
- Válvula globo de vedação dura vs. válvula globo de vedação macia: Qual é a diferença?
- Onde as válvulas globo de vedação rígida são usadas?
- Como você deve selecionar a válvula certa?
- Por que considerar a Huadu como fabricante de válvulas?
- Perguntas frequentes
- Conclusão

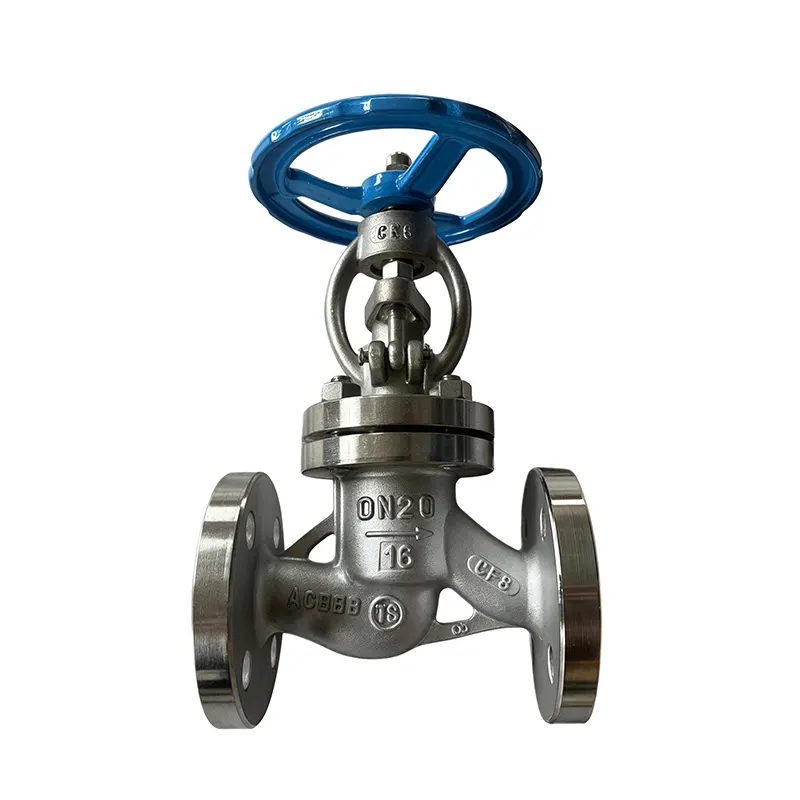

O que é uma válvula globo de vedação rígida?
Uma válvula globo de vedação rígida é uma válvula de controle de fluxo industrial que usa uma estrutura de vedação metal com metal em vez de depender principalmente de materiais de vedação macios. A Huadu desenvolve esse tipo de válvula para ambientes exigentes de tubulações, onde temperatura, pressão, abrasão e operação repetida podem causar tensão significativa nos componentes de vedação convencionais.
A válvula geralmente usa um corpo em forma de globo e um disco móvel que se aproxima ou se afasta da sede. Este movimento permite que a válvula desempenhe duas funções importantes: interromper o fluxo da tubulação e regular a vazão. Comparada com uma válvula de isolamento simples, a configuração globo proporciona melhor controle sobre o movimento do fluido.
Para serviços exigentes, as superfícies de vedação podem ser revestidas com Stellite ou outros materiais resistentes ao desgaste adequados. Essa construção ajuda a reduzir a degradação causada por atrito, erosão e operação em alta temperatura.
De acordo com as especificações do produto, a válvula globo de vedação rígida da Huadu pode ser configurada com construção em aço carbono ou aço inoxidável, múltiplas classes de pressão e diversos métodos de operação, tornando-a adaptável a diferentes projetos industriais.
Como funciona uma válvula globo de vedação rígida?
O princípio operacional é simples, mas altamente eficaz. Quando a válvula é aberta, o disco se afasta da sede, criando uma passagem de fluxo. Quando o volante, atuador ou mecanismo de operação move a haste na direção oposta, o disco se aproxima da sede e restringe progressivamente o fluxo.
O contato metal com metal entre o disco e a sede cria a interface de vedação primária. Quando adequadamente projetadas e fabricadas, as superfícies revestidas podem fornecer forte resistência contra desgaste e erosão durante serviços exigentes.
Uma sequência operacional típica inclui:
- O operador gira o volante ou ativa o atuador selecionado.
- A haste transfere a força operacional para o disco da válvula.
- O disco se move em relação à sede para controlar a passagem do fluxo.
- À medida que o disco atinge a sede, as superfícies metálicas de vedação estabelecem o fechamento.
- Quando reaberto, o disco se afasta da sede para restaurar o fluxo da tubulação.
Este movimento linear controlável é um dos motivos pelos quais as válvulas globo são frequentemente selecionadas quando são necessárias capacidade de isolamento e estrangulamento.
Quais são os principais recursos?
Uma válvula globo de vedação rígida de alta qualidade deve ser selecionada de acordo com as condições operacionais reais e não simplesmente com seu tamanho nominal. Diversas características de projeto afetam diretamente a confiabilidade e a vida útil.
1. Vedação rígida metal-metal
A estrutura de vedação rígida foi projetada para ambientes operacionais exigentes. Superfícies de vedação com revestimento duro podem fornecer melhor resistência ao desgaste, erosão e degradação relacionada à temperatura do que muitos materiais de vedação macios convencionais.
2. Capacidade de alta temperatura
Huadu lista uma faixa de temperatura de aproximadamente -29°C a 425°C para a configuração referenciada. Isso torna a válvula adequada para muitos serviços industriais que envolvem água quente, vapor, fluidos de processo e outros meios de temperatura elevada.
3. Múltiplas classes de pressão
O produto está disponível em classes de pressão, incluindo classes 150, 300, 600, 900 e 1500. Isso dá aos engenheiros de projeto mais flexibilidade ao combinar a válvula com os requisitos de pressão da tubulação.
4. Atuação Flexível
Dependendo do projeto, o funcionamento pode ser configurado através de volante, mecanismo de engrenagem, atuador elétrico, atuador pneumático ou atuador hidráulico.
5. Opções de materiais resistentes à corrosão
As configurações de aço inoxidável são adequadas para aplicações onde a resistência à corrosão é importante. Versões em aço carbono podem fornecer uma solução econômica para meios industriais compatíveis.
Quais especificações técnicas os compradores devem considerar?
Para os contratos industriais, as especificações técnicas devem ser revistas em conjunto, em vez de avaliadas individualmente. A tabela a seguir resume os principais parâmetros associados à configuração do Huadu referenciada.
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Válvula globo de vedação rígida |
| Padrão de projeto | API 6D/ASME B16.34 |
| Tamanho nominal | 1/2" a 48" |
| Classe de Pressão | Classe 150/300/600/900/1500 |
| Material do Corpo | A351 CF8M e outras opções de materiais conforme configuração |
| Material do assento | Estelite revestido / PTFE / RPTFE / Grafite |
| Material da haste | A182 F316 / A182 F316L / 13Cr |
| Terminar conexões | Flangeado / Rosqueado / Soldado (BW/SW) |
| Faixa de temperatura | -29°C a 425°C |
| Operação | Volante / Engrenagem / Elétrico / Pneumático / Hidráulico |
| Teste | API 598 / Teste Hidrostático de Casco e Assento |
Observação:As especificações reais devem sempre ser confirmadas em relação à folha de dados do projeto, aos padrões aplicáveis, às características do meio, à classificação de pressão-temperatura e à documentação técnica do fabricante antes da compra.
Válvula globo de vedação dura vs. válvula globo de vedação macia: Qual é a diferença?
O método de vedação é um dos fatores mais importantes na seleção de uma válvula globo. Os designs de vedação rígida e vedação macia destinam-se a diferentes ambientes operacionais.
| Comparação | Válvula globo de vedação rígida | Válvula globo de vedação macia |
|---|---|---|
| Princípio de vedação | Vedação metal-metal | Material de vedação macio |
| Resistência à temperatura | Excelente para serviços exigentes em altas temperaturas | Depende fortemente do material de vedação |
| Resistência ao desgaste | Alto com revestimento apropriado | Geralmente mais sensível ao desgaste mecânico |
| Meio Abrasivo | Mais adequado para serviços exigentes | Pode ter limitações |
| Aplicações Típicas | Vapor, energia, petroquímica, metalurgia | Serviços limpos e relativamente moderados |
Em termos práticos, a vedação suave pode ser vantajosa quando as condições de operação são moderadas e é necessária uma vedação excepcionalmente estanque. A vedação rígida torna-se mais atraente quando a tubulação envolve alta temperatura, alta pressão, partículas abrasivas ou operação industrial repetida.
Onde as válvulas globo de vedação rígida são usadas?
A capacidade de suportar condições exigentes torna a tecnologia de válvula globo Hard Seal adequada para uma ampla gama de sistemas industriais.
- Plantas Petroquímicas:Usado para controlar fluidos de processo, hidrocarbonetos e meios de alta temperatura.
- Geração de energia:Adequado para vapor e outras linhas de processo de alta temperatura.
- Metalurgia:Útil onde temperaturas elevadas e condições operacionais abrasivas criam desgaste adicional da válvula.
- Petróleo e Gás:Aplicável a sistemas industriais de isolamento de fluidos e controle de fluxo quando a pressão selecionada e as classificações de material são apropriadas.
- Tratamento de Água:Pode ser integrado em tubulações de água industrial e fluidos de processo.
- Processamento Industrial Geral:Adequado para água, óleo, gás, vapor e fluidos industriais compatíveis.
A válvula correta deve sempre corresponder ao meio real, temperatura, pressão, vazão, características de corrosão e requisitos de instalação.
Como você deve selecionar a válvula certa?
Escolher uma válvula industrial apenas pelo diâmetro do tubo pode resultar em problemas de desempenho. As equipes e engenheiros de compras devem avaliar todo o ambiente operacional.
Considere os seguintes fatores:
- Médio:Identifique se a tubulação transporta água, vapor, óleo, gás, produtos químicos ou fluidos abrasivos.
- Temperatura operacional:Confirme as temperaturas normais e máximas.
- Pressão de trabalho:Selecione uma classe de pressão que atenda aos requisitos reais do projeto.
- Tamanho nominal:Combine o tamanho da válvula com a tubulação e as características de fluxo necessárias.
- Material do corpo:Considere corrosão, temperatura, pressão e requisitos mecânicos.
- Material do assento e do disco:Selecione revestimento duro ou outros materiais de vedação de acordo com as condições de serviço.
- Finalizar conexão:Verifique os requisitos de flange, rosca, solda de topo ou encaixe.
- Atuação:Determine se a operação manual ou automatizada é necessária.
- Testes e Padrões:Confirme os requisitos aplicáveis de projeto e inspeção antes de fazer o pedido.
Um fabricante de válvula qualificado pode ajudar os engenheiros a avaliar essas variáveis e selecionar uma configuração apropriada em vez de tratar a válvula como um componente padrão pronto para uso.
Por que considerar a Huadu como fabricante de válvulas?
Para compradores industriais, a capacidade do fornecedor é tão importante quanto as especificações do produto. O Huadu Valve Group integra projetos de válvulas, fundição, usinagem CNC, montagem, testes e serviços de fornecimento para aplicações de válvulas industriais.
De acordo com as informações publicadas da empresa, a Huadu tem mais de 11 anos de experiência em produção, uma instalação de fabricação que cobre aproximadamente 25.333 metros quadrados, uma capacidade de produção anual superior a 30.000 unidades e uma taxa de qualificação de produto acabado relatada de 99,8%.
Suas capacidades de fabricação incluem:
- Usinagem CNC de precisão
- Fundição e montagem de válvulas
- Testes hidrostáticos e pneumáticos
- Produção de válvulas de alta e baixa temperatura
- Soluções de válvulas personalizadas
- Fabricação OEM e ODM
Huadu também afirma que seus produtos de válvulas são fornecidos aos mercados internacionais e utilizados em petróleo, refino de petróleo, gás natural, processamento químico, geração de energia, tratamento de água, metalurgia, mineração e outros setores industriais.
Para compradores que procuram umVálvula globo de vedação rígida, avaliar a capacidade de fabricação, a rastreabilidade dos materiais, os testes de pressão, os padrões aplicáveis e o suporte técnico podem ajudar a reduzir os riscos de aquisição e melhorar a confiabilidade operacional a longo prazo.
Perguntas frequentes
Qual é a principal vantagem de uma válvula globo Hard Seal?
A principal vantagem é sua estrutura de vedação metal-metal, que pode fornecer forte resistência a altas temperaturas, pressão, desgaste e erosão quando a válvula é projetada corretamente para a aplicação.
Uma válvula globo de vedação rígida pode ser usada para vapor?
Sim. Válvulas globo com vedação rígida adequadamente especificadas são comumente adequadas para aplicações de vapor industrial porque suas superfícies de vedação metálicas podem suportar condições de temperatura exigentes. A classificação de pressão-temperatura deve ser verificada para cada configuração específica.
Quais materiais estão disponíveis para válvulas globo de vedação rígida?
As opções de materiais dependem do modelo e da aplicação. Huadu lista soluções em aço carbono e aço inoxidável, com componentes como A182 F316, A182 F316L, 13Cr e CF8M disponíveis na configuração referenciada.
Quais classes de pressão estão disponíveis?
O produto Huadu referenciado é oferecido nas configurações Classe 150, 300, 600, 900 e 1500. Os compradores devem selecionar a classe de pressão de acordo com a pressão do projeto da tubulação e os padrões aplicáveis.
A válvula pode ser automatizada?
Sim. Além da operação do volante, os métodos operacionais disponíveis incluem operação por engrenagem, atuação elétrica, atuação pneumática e atuação hidráulica, dependendo da configuração necessária.
Quais padrões estão associados a esta válvula?
As especificações do produto referenciadas incluem API 6D e ASME B16.34 para projeto, ASME B16.10 para dimensões face a face, ASME B16.5 e ASME B16.47 para padrões de flange e API 598 para testes.
Conclusão
Uma válvula globo de vedação rígida pode ser uma solução eficaz para controle de fluxo industrial onde os materiais convencionais de vedação macia podem não fornecer a durabilidade necessária. Sua estrutura de vedação metal-metal, superfícies duras, amplas opções de classes de pressão e compatibilidade com meios exigentes tornam-no particularmente valioso em geração de energia, petroquímica, metalurgia, petróleo e gás, tratamento de água e aplicações industriais em geral.
Para as equipes de compras, a melhor escolha depende de mais do que o tamanho da válvula. Meio, temperatura, pressão, compatibilidade de material, configuração de vedação, tipo de conexão, atuação, padrões e requisitos de teste devem ser avaliados antes da compra. Se você estiver procurando uma solução de válvula industrial confiável ou precisar de ajuda para selecionar a válvula globo de vedação rígida apropriada para o seu projeto de tubulação,Contate-nospara discutir seus requisitos técnicos, opções de personalização e condições de aplicação com a equipe Huadu.
