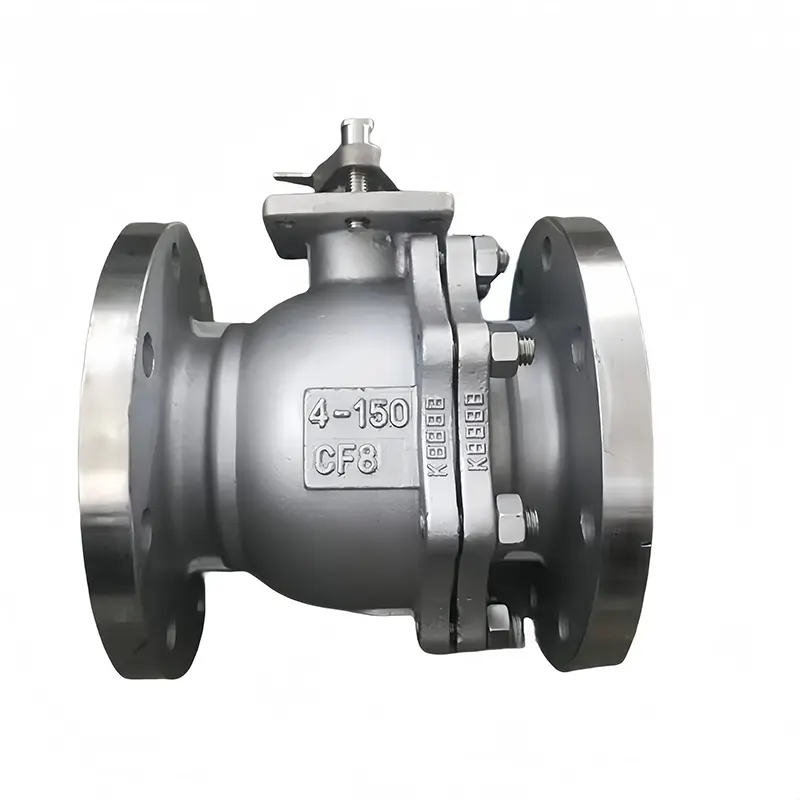

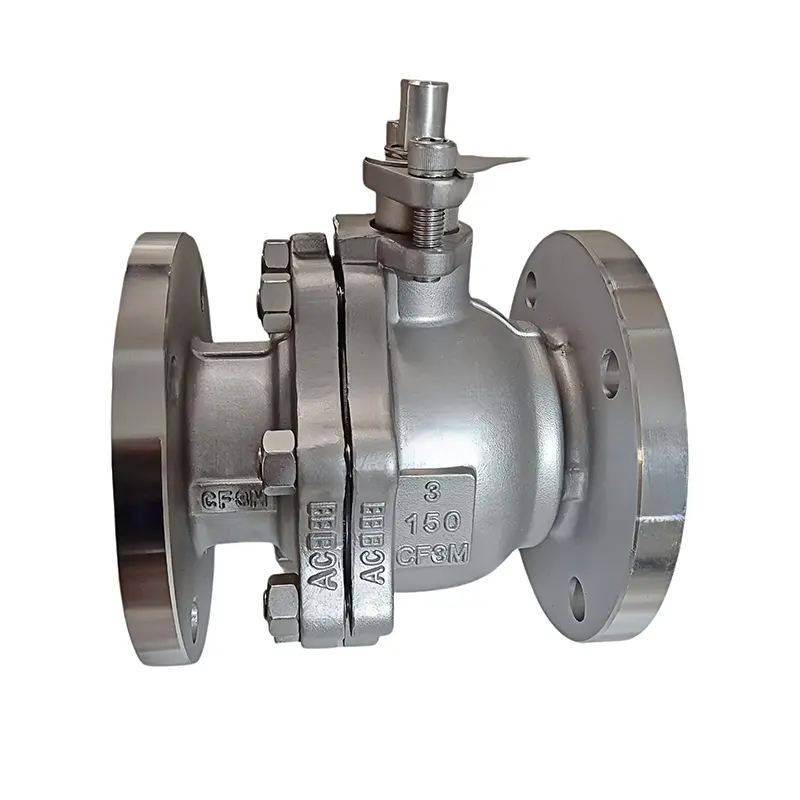

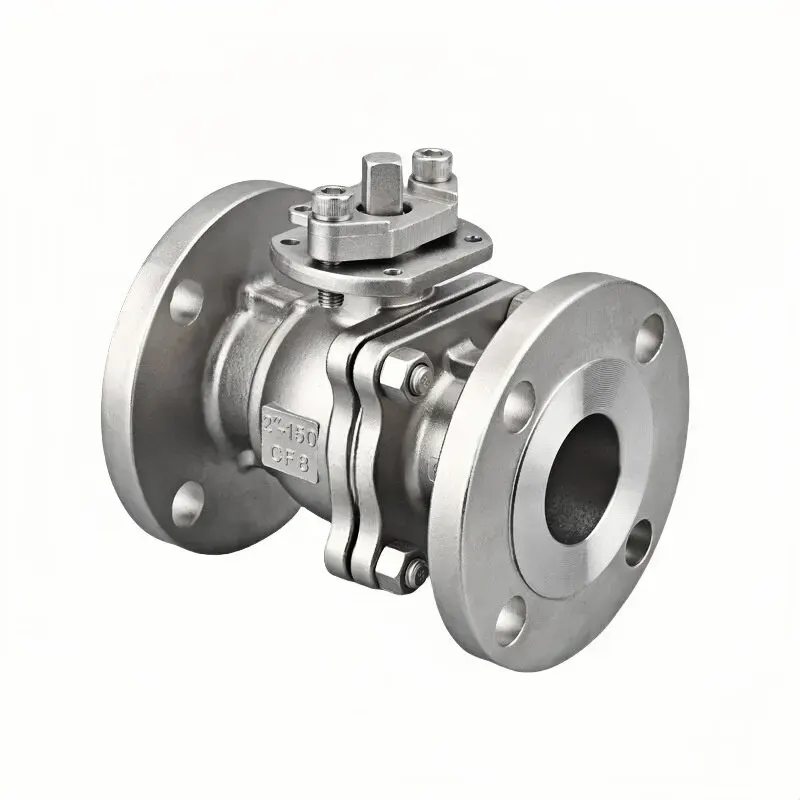

Válvula de esfera manual de aço inoxidável

A válvula esférica manual de aço inoxidável é uma válvula reguladora e de isolamento operada manualmente, projetada para controle de fluidos no local. Produzido na fábrica da Huadu Valve, ele utiliza aço inoxidável de alta especificação para lidar com diversos meios de trabalho industriais não extremos.

Ele é amplamente utilizado em tubulações de processamento de água, produtos químicos leves, produtos farmacêuticos alimentícios, marinhos costeiros e instalações em geral, onde a higiene, o desempenho antiferrugem e a operação sem energia são altamente valorizados.

Esta válvula de esfera manual mantém um desempenho estável mesmo sob serviço cíclico contínuo em ambientes industriais difíceis.

Atributos principais

Matéria-prima e vantagens estruturais

Por que o aço inoxidável se destaca nos corpos de válvulas

Nossa válvula de esfera manual é forjada/fundida em aço inoxidável SS304 e SS316 cuidadosamente selecionado (graus de fundição CF8 / CF8M).

Em vez do aço carbono básico, o aço inoxidável traz resistência inerente contra ferrugem, oxidação e ataque químico leve. Isto o torna ideal para oficinas úmidas, instalações costeiras e fluidos de processo levemente corrosivos.

Técnicas avançadas de formação de peça única eliminam falhas internas ocultas, como bolhas ou inclusões de areia. O corpo acabado oferece resistência mecânica sólida, boa tolerância a choques e capacidade de suporte de pressão estável. A operação de longo prazo não provocará facilmente deformação do corpo ou infiltração das juntas, reduzindo as despesas gerais de manutenção da planta.

A variante SS316 é excelente quando fluidos carregados de cloreto ou contendo sal estão envolvidos. Para serviços públicos padrão de água, ar e gás, o SS304 continua sendo a escolha equilibrada e econômica para a maioria dos compradores estrangeiros.

Verificação de matéria-prima rígida

Cada lote de material recebido passa por verificações de laboratório para garantir:

- A composição química corresponde estritamente às especificações SS304 / SS316 / CF8 / CF8M

- Zero material reciclado ou substituto inferior

- Propriedades mecânicas consistentes para lidar com as condições reais do local

Borda de arquitetura manual de bola flutuante

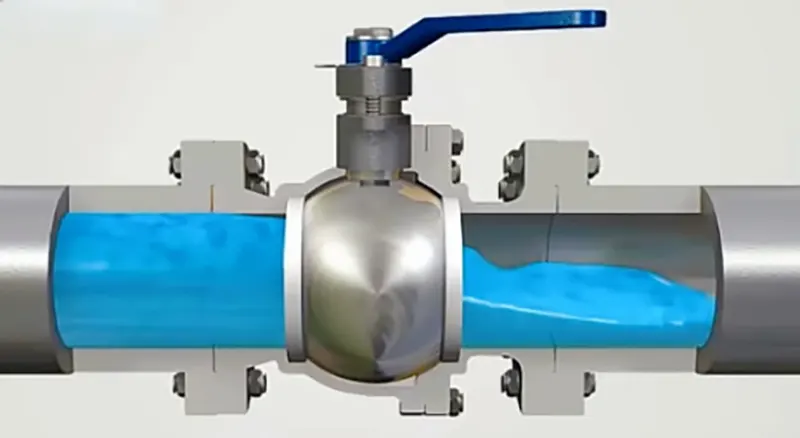

Adotamos o comprovado princípio de bola flutuante combinado com uma alavanca manual amigável, projetada para usabilidade em locais no mundo real:

-Atuação totalmente manual: sem necessidade de eletricidade, sem necessidade de fornecimento de ar; você evita hardware auxiliar extra e riscos de falha associados

-Instalação simples, operação intuitiva e baixa barreira na manutenção do local

-O caminho de fluxo completo otimizado reduz a turbulência do fluxo, permitindo um rendimento médio suave sem queda de pressão desnecessária

-As sedes de PTFE combinadas com precisão e a esfera flutuante polida proporcionam um fechamento hermético dentro do envelope de temperatura e pressão nominal

-A alça com trava opcional de campo restringe a rotação aleatória, evitando efetivamente a operação incorreta acidental pelo pessoal do local

-Projetado para serviço de isolamento totalmente aberto/totalmente fechado; o estrangulamento prolongado na posição semiaberta não é recomendado.

Opções flexíveis de conexão para diversas tubulações

Várias configurações de extremidades estão disponíveis: extremidades roscadas, extremidades flangeadas, conexões sanitárias de fixação rápida.

- Amplo espectro de tamanhos cobrindo 1/2" até 4 polegadas, compatível com múltiplas classes de pressão

- Funciona igualmente bem para linhas de instrumentos de pequeno diâmetro e isolamento de tubulações principais de grande fluxo

- Fabricado seguindo o padrão ASME B16.34, intercambiável com os principais layouts de tubulação globais

- Nossa equipe de engenharia pode avaliar os desenhos dos clientes e desenvolver soluções sob medida para requisitos dimensionais não padronizados.

Sistema de vedação bem pensado

O conjunto de vedação é ajustado para resistência em campo a longo prazo:

- A sede autolubrificante em PTFE diminui o atrito durante a rotação da alavanca, protegendo a superfície da esfera de alto brilho contra o desgaste

- Desempenho de fechamento hermético bidirecional para água, óleo, gás e fluidos de processo levemente corrosivos

- O arranjo otimizado da gaxeta da haste suprime vazamentos fugitivos ao longo do eixo da válvula

- A propriedade antiincrustante e anti-incrustante preserva a limpeza média, adaptando-se perfeitamente aos cenários de produção higiênicos.

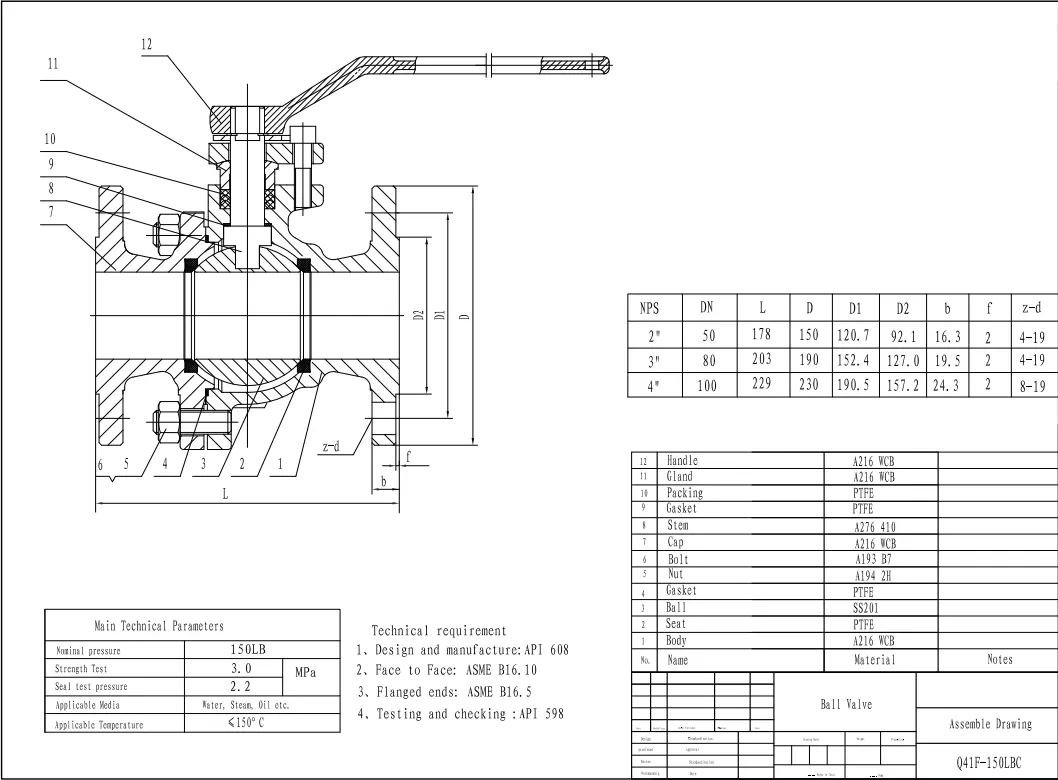

Especificações Técnicas

Parâmetros padrão

Tamanho: 1/2"-4" (itens em estoque disponíveis)

Classe de pressão: PN16 / PN25 / PN40/PN64/PN100

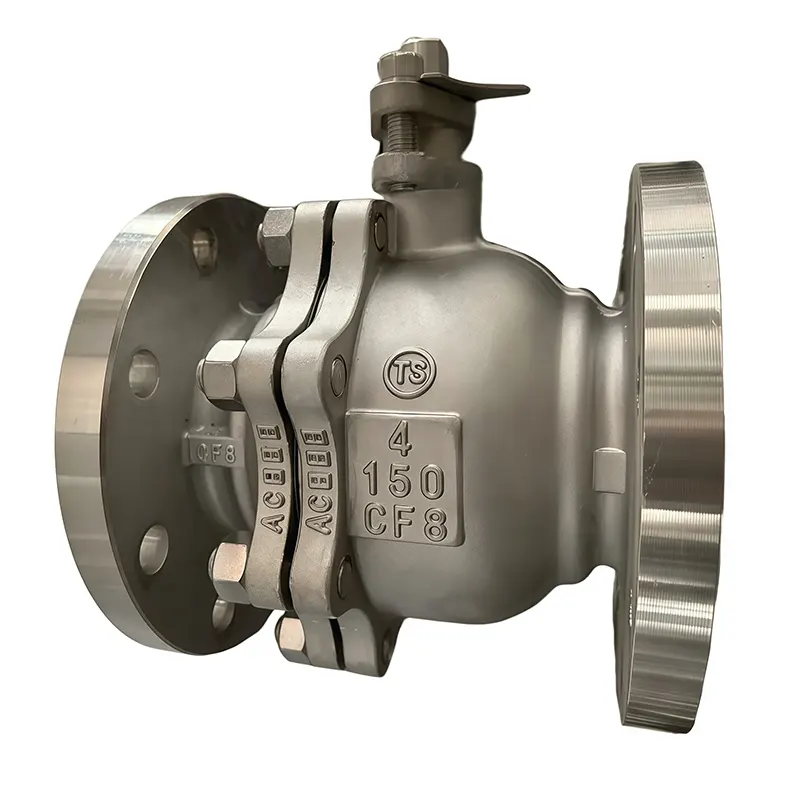

Material do corpo: SS304(CF8), SS316(CF8M)

Tipo de válvula: Válvula de esfera manual de aço inoxidável

Forma de Conexão: Rosca / Flangeada / Braçadeira Sanitária

Temperatura de trabalho:-20°C ~ 180°C (depende do composto do assento)

Fluxo de trabalho de fabricação

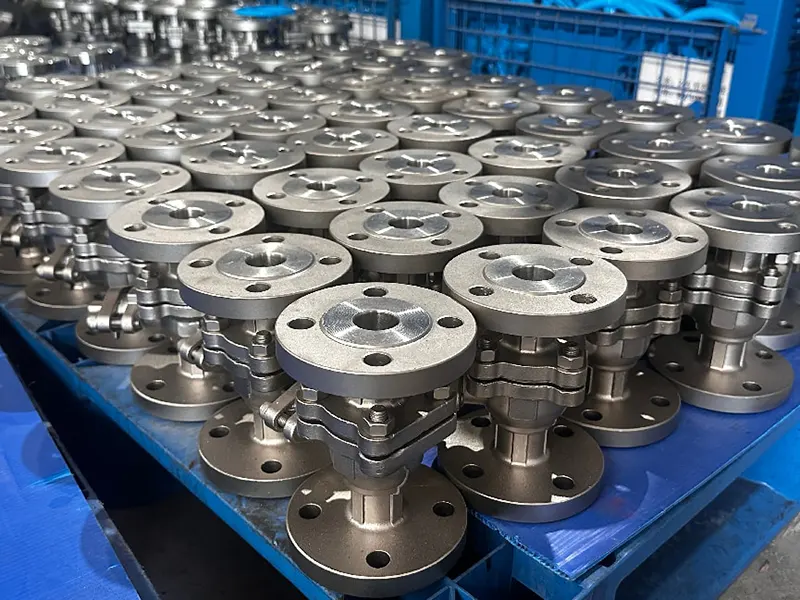

Nossa válvula esférica manual de aço inoxidável passa por etapas completas de produção:

-Fundição/forjamento de precisão em aço inoxidável

-Tratamento térmico para estabilizar atributos mecânicos do material

- Usinagem CNC de alta precisão para esferas, faces de vedação e extremidades de conexão

-Montagem completa da unidade com alavanca manual; alça com trava instalada mediante solicitação

Destaques de desempenho

- Excelente resistência à ferrugem e corrosão

- Projeto de furo completo para perda mínima de pressão

- Fechamento hermético bidirecional confiável para líquidos e gases

- Operação manual sem energia, alta adaptabilidade ao local

Acessório de travamento da alça para evitar operação incorreta

- Em conformidade com as normas internacionais de tubulação ASME B16.34

Áreas de aplicação

Setor de Tratamento de Água

A válvula esférica manual de aço inoxidável é amplamente aplicada em:

- Redes municipais de abastecimento e tratamento de água

-Circuitos auxiliares de circulação de água e águas residuais

-Isolamento da tubulação de água limpa e pontos de comutação

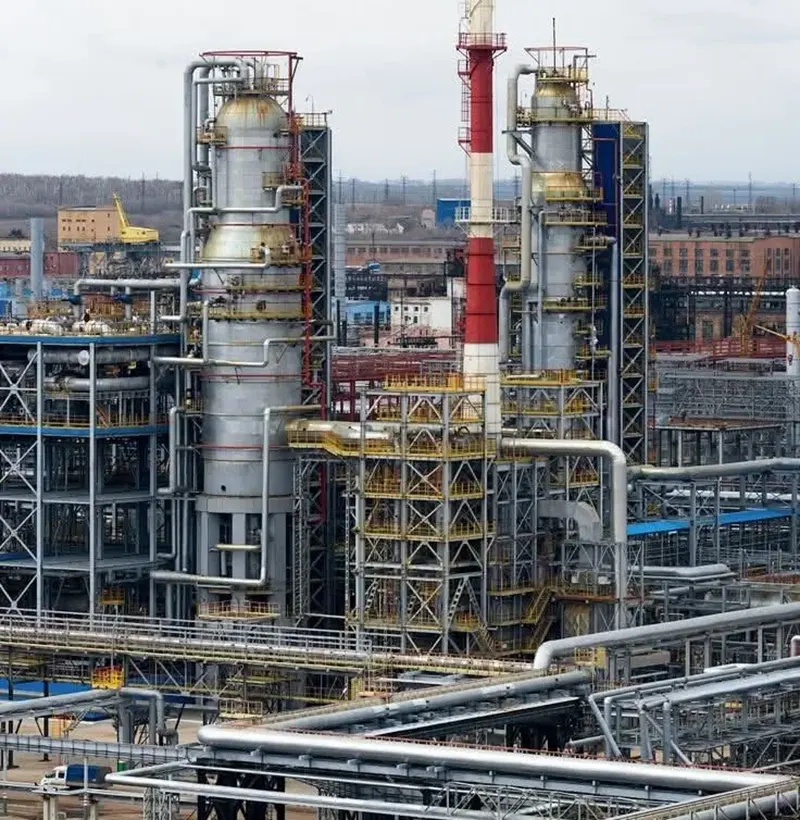

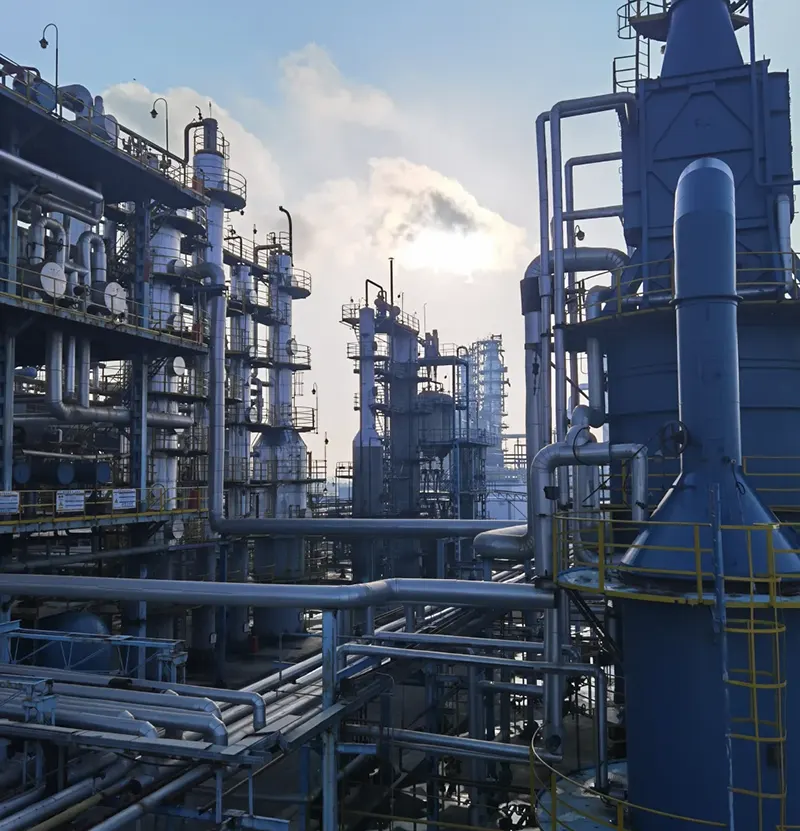

Setor Químico e Petroquímico

- Tubulação geral de processo químico leve

- Loops de controle de fluido levemente corrosivos

- Redes de dutos auxiliares para plantas petroquímicas

Setor de Alimentos, Bebidas e Farmacêutico

- Dutos sanitários para linhas de produção de alimentos e bebidas

- Tubulação de processo em oficinas farmacêuticas

- Transferência higiênica de fluidos onde a contaminação é obrigatória

Cenários Marítimos e Industriais Gerais

- Sistemas de tubulação marítima costeira e próxima à costa

- Controle de loop auxiliar para projetos de empreiteiros de engenharia

- Estoque sobressalente de movimentação rápida para distribuidores locais e trabalhos de revisão de fábrica

Dicas de operação no local e suporte global a projetos

Para maximizar a vida útil do serviço: limpe a escória de soldagem e os detritos sólidos dentro das tubulações antes da instalação. Não aplique força bruta na alavanca manual. Execute ciclos periódicos de curso completo para evitar que a vedação grude após um longo período de espera estática. Pequenos vazamentos na haste podem ser corrigidos com um leve ajuste da gaxeta. Inclua o status das juntas e das alças em suas rondas regulares de inspeção da planta.

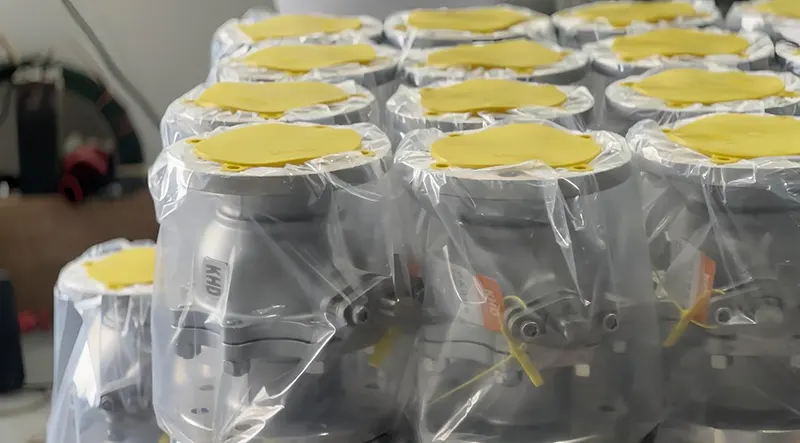

Como fabricante de válvulas com certificação API, ISO e CE, cada unidade passa no teste de pressão, teste de vazamento e inspeção visual antes do envio. Nosso fluxo de trabalho completo de controle de qualidade abrange a verificação de entrada de matéria-prima, usinagem de precisão até a validação do produto acabado. Certificados de teste de materiais podem ser fornecidos para apresentação de propostas e aceitação local de projetos no exterior.

O serviço personalizado OEM e ODM flexível é acessível: ajuste de material, dimensionamento especial, acabamento de superfície, gravação de logotipo e otimização de condição personalizada são todos suportados. O MOQ flexível acomoda pequenos testes de amostras, bem como pedidos em grandes quantidades para projetos de grande escala.

Nossas válvulas esféricas manuais de aço inoxidável ganharam amplo reconhecimento de mercado em todo o Sudeste Asiático, Oriente Médio, África, Europa e além. Graças ao desempenho consistente em campo e à durabilidade comprovada a longo prazo, construímos parcerias sólidas de longo prazo com distribuidores, empreiteiros de engenharia e operadores de plantas finais em todo o mundo. Se você precisa de unidades confiáveis ​​para implementação contínua de projetos ou reposição regular de estoque, sinta-se à vontade para entrar em contato com nossa equipe. Estamos prontos para compartilhar fichas técnicas completas e cotações competitivas adaptadas às suas necessidades reais.
