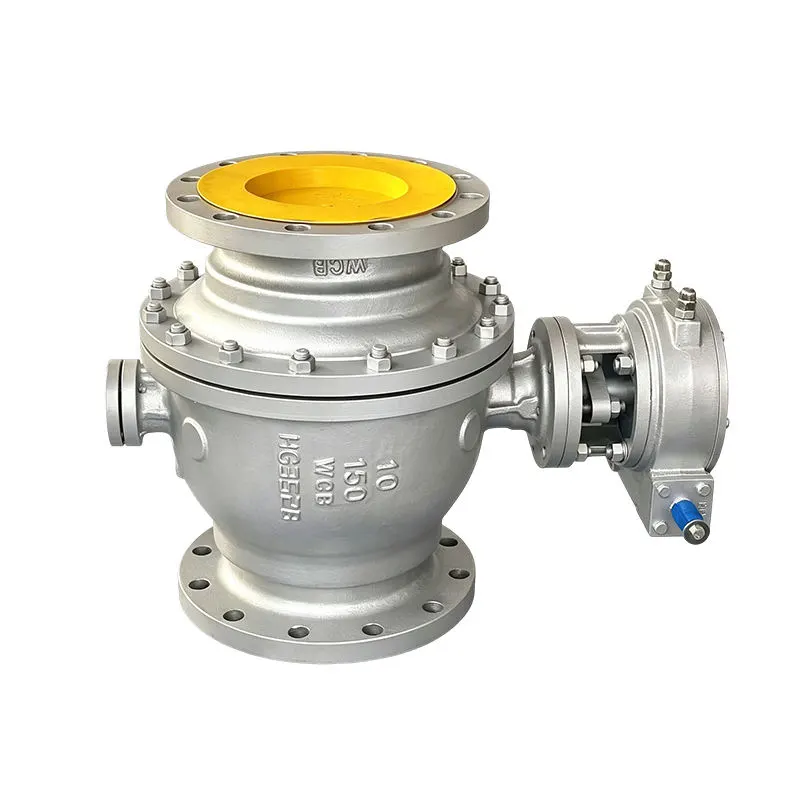

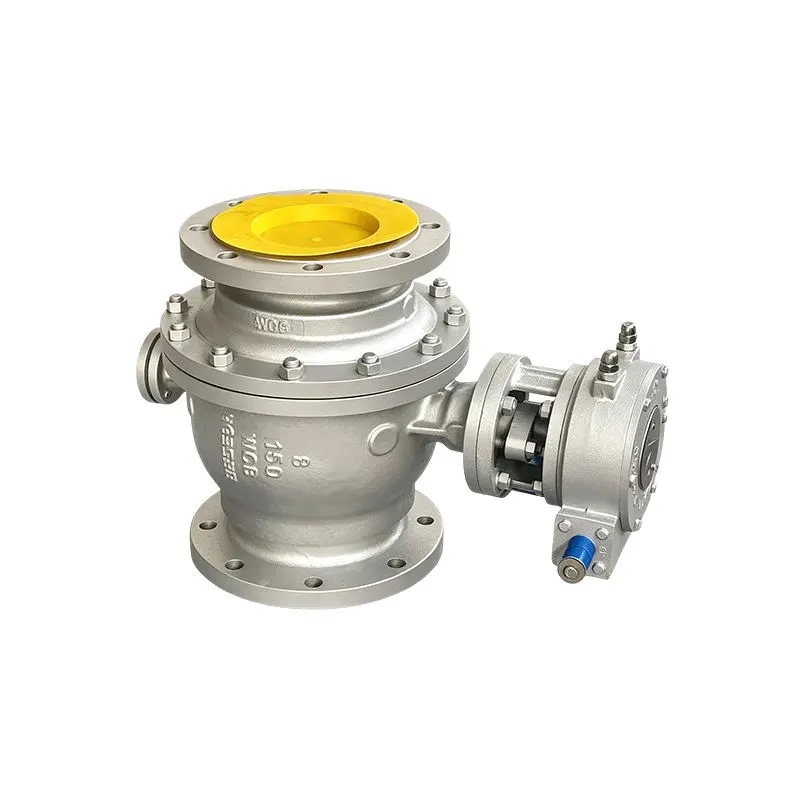

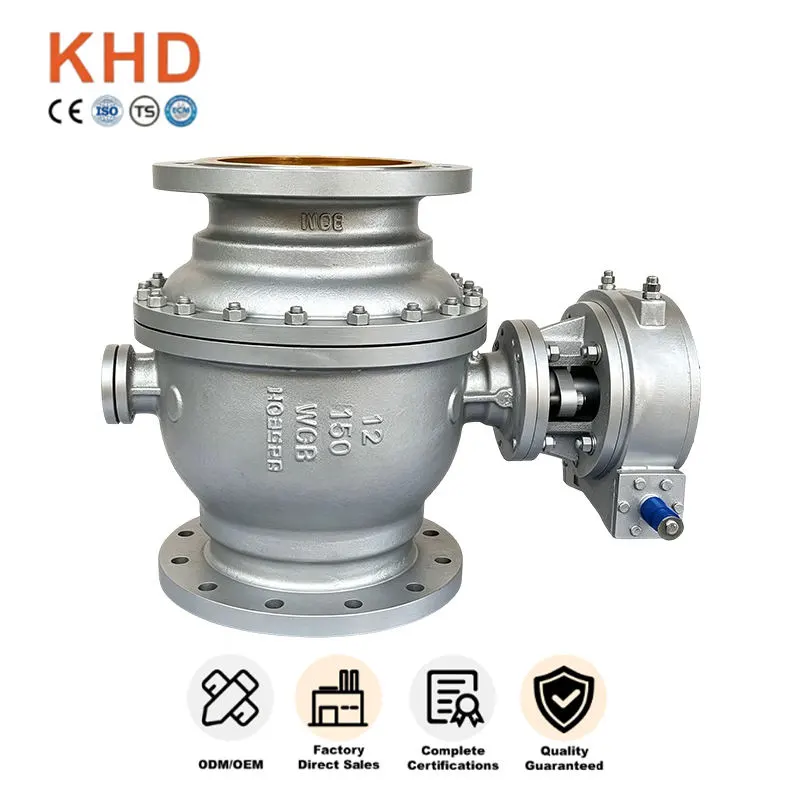

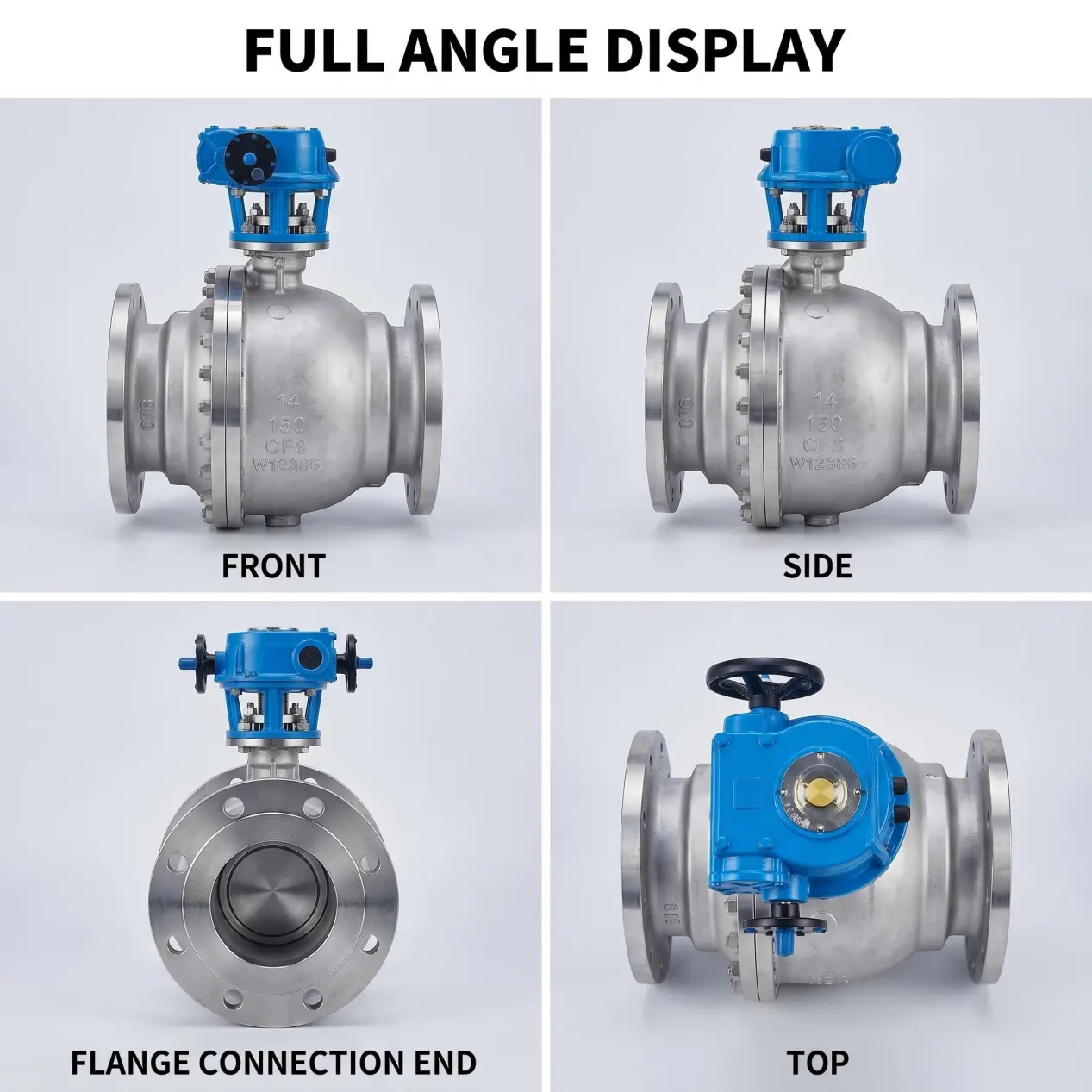

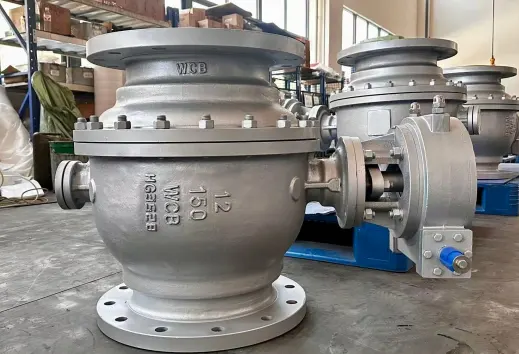

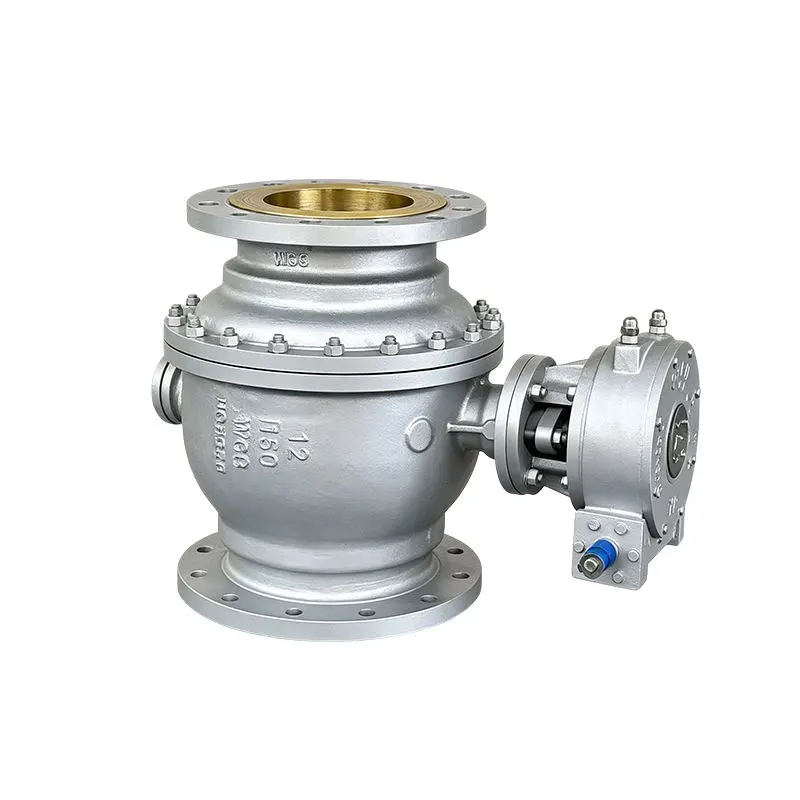

Válvula de esfera fixa de aço carbono WCB

A válvula esférica fixa de aço carbono WCB é uma válvula industrial para serviço pesado construída para isolamento de tubulações e controle de fluxo, fabricada pelo Huadu Valve Group. Ele adota design de esfera fixa com munhão e material de aço carbono A216 WCB, adequado para condições críticas de trabalho de tubulações de alta pressão.

Esta válvula industrial funciona de maneira confiável sob serviço contínuo de alta pressão e operação de ciclo longo, amplamente selecionada para projetos onde a segurança da vedação e a longa vida útil são requisitos essenciais.

Matéria-prima e vantagens estruturais

Corpo em aço carbono Premium A216 WCB

A válvula esférica fixa de aço carbono WCB é fundida em aço carbono A216 WCB, trazendo estes méritos principais:

-Alta resistência mecânica e excelente resistência ao impacto

-Boa adaptabilidade de temperatura contra picos de pressão e golpe de aríete

-Espessura de parede suficiente para serviço de classe de alta pressão

-Inspeção de fundição rígida para eliminar defeitos internos e superficiais

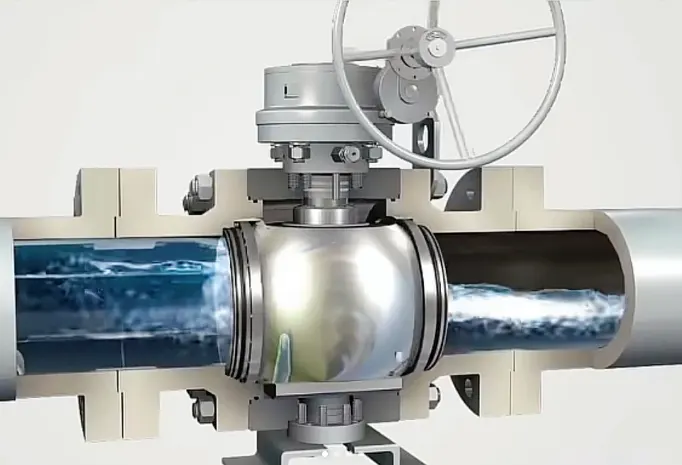

Estrutura de esfera fixa montada em munhão

Diferente das válvulas de esfera flutuante comuns, nosso projeto de esfera fixa com munhão transfere a maior parte da carga de pressão da tubulação para os eixos de suporte superiores e inferiores. A esfera permanece travada na posição, de modo que as sedes das válvulas suportam apenas uma força de contato mínima. Reduz bastante a abrasão da sede, mesmo com ciclos frequentes de abertura e fechamento sob alta pressão sustentada. A vedação bidirecional estável evita vazamentos, independentemente da direção da pressão, melhorando a segurança do sistema para circuitos de processos críticos.

Vedação Otimizada e Construção de Segurança

O conjunto de assento flutuante com mola está equipado para esta válvula de esfera fixa de aço carbono WCB. As molas integradas compensam o desgaste menor após milhares de operações para manter o desempenho de fechamento perfeito. A haste anti-explosão serve como recurso de segurança padrão contra picos repentinos de pressão. O empacotamento de grafite multicamadas minimiza as emissões fugitivas em torno das lacunas da haste. Todos os componentes de vedação são especialmente adequados para meios de trabalho de alta pressão e média temperatura, em vez de peças sobressalentes genéricas.

Atributos principais

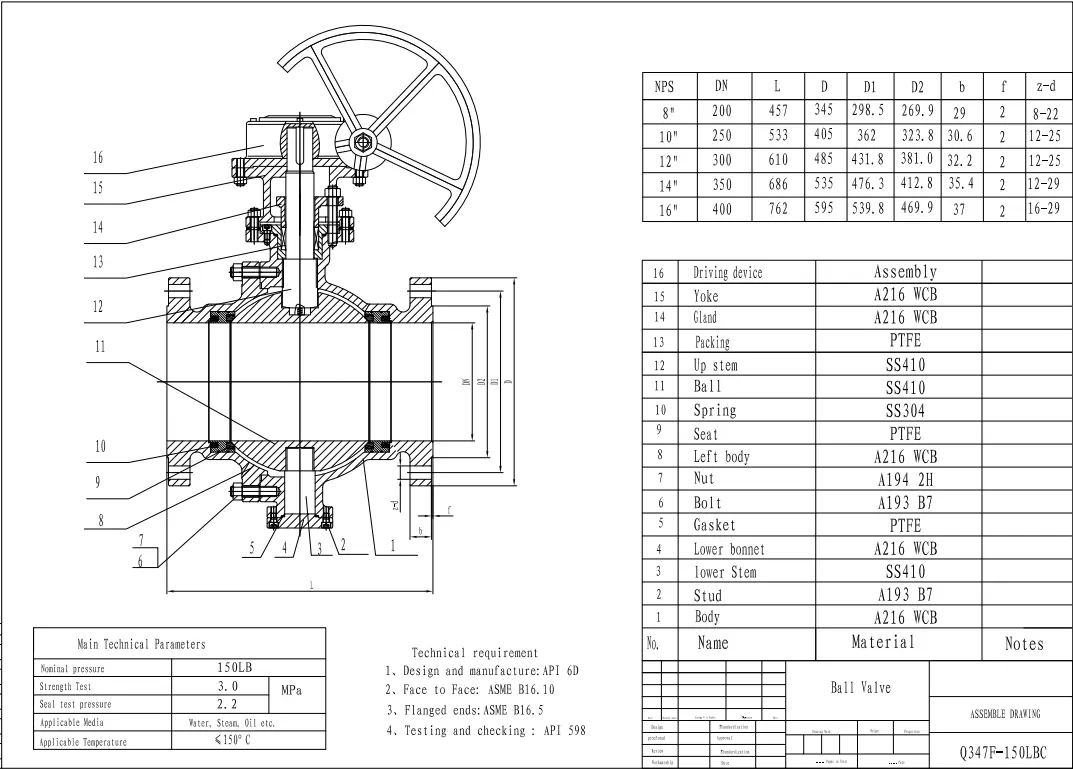

Especificações Técnicas

Parâmetros padrão

Tamanho: DN50-DN1200

Classificação de pressão: Class150-Class2500

Material: aço carbono A216 WCB

Estrutura: Válvula de esfera fixa montada em munhão

Faixa de temperatura:-29°C ~ 425°C

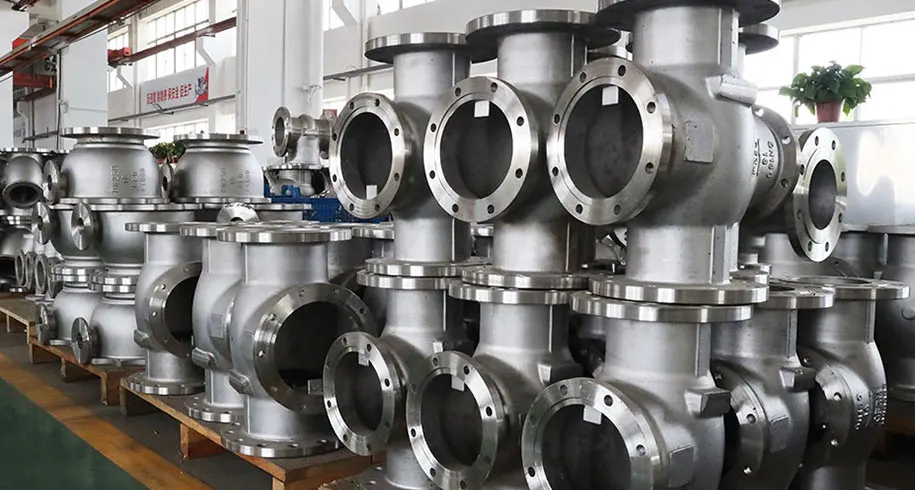

Processo de Fabricação

A válvula esfera fixa de aço carbono WCB passa por:

- Produção qualificada de fundição A216 WCB

- Tratamento térmico para propriedade estável do material

- Usinagem CNC de precisão para vedação de superfícies

- Montagem com componentes de vedação e atuador correspondentes

Recursos de desempenho

- Estrutura do munhão de baixo desgaste para serviços frequentes de ciclismo

- Fechamento hermético bidirecional confiável

- Baixa taxa de falha da sede sob alta pressão contínua na tubulação

- Compatível com múltiplas opções de atuadores: engrenagem manual, pneumática, elétrica

- Projetado para serviço de isolamento totalmente aberto/totalmente fechado

Áreas de aplicação

Indústria de Petróleo e Gás

A válvula esférica fixa de aço carbono WCB é amplamente aplicada em:

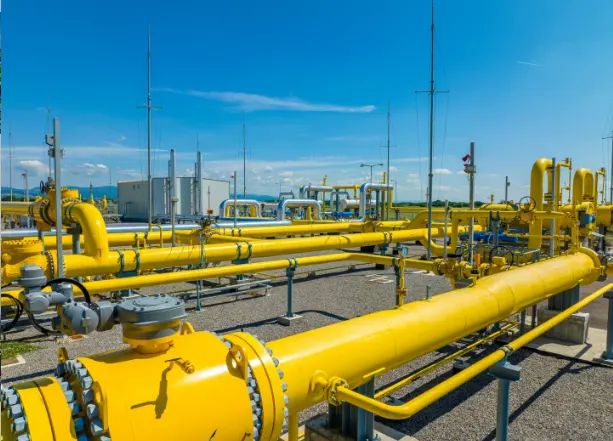

- Dutos principais de transporte de gás natural

- Linhas de processo de refinaria de petróleo

- Instalações de transferência de petróleo bruto

- Sistemas de tubulação de estação de coleta de gás

Indústria Petroquímica

- Loops de processos petroquímicos de alta pressão

- Pipelines de isolamento principais da unidade de processo

- Circuitos de fluidos não corrosivos e levemente corrosivos de média temperatura

Indústria de energia

- Tubulação do processo principal da usina

- Sistemas de loop de plantas industriais para serviços pesados

Projetos Industriais Gerais

- Novos pacotes de pipeline de projeto EPC

- Trabalhos de renovação e modernização de tubulações existentes

- Locais industriais com difícil acesso para manutenção e elevados requisitos de segurança

Controle de Qualidade e Apoio à Aquisição de Projetos

Como fabricante de válvulas certificado com certificados ISO, CE e API, cada válvula esférica fixa de aço carbono WCB passa por testes completos de fábrica antes do envio, incluindo teste hidrostático de carcaça, teste de vedação da sede e inspeção dimensional. O teste de peça completa é implementado para válvulas de grande porte para serviços pesados ​​sem inspeção de amostragem. Verificação de matéria-prima, inspeção de fundição, supervisão de montagem e testes de válvulas acabadas são executados em todo o fluxo de trabalho de produção. Certificados de teste de materiais e relatórios de inspeção podem ser fornecidos para envio de propostas e aceitação no local.

Opções flexíveis de configuração estão disponíveis de acordo com as condições de trabalho no local, abrangendo diversos graus de pressão, combinações de materiais de vedação e vários modos de operação. O MOQ flexível oferece suporte a testes de amostras, fornecimento de estoque em pequenos lotes e pedidos de projetos em massa de grandes volumes. As válvulas de esfera fixa WCB do Huadu Valve Group são exportadas globalmente e recebem pedidos repetidos de clientes industriais em todo o mundo.

Como a vedação da sede e da haste é construída para durabilidade no local real?

Usamos um projeto de sede flutuante com mola para esta válvula de esfera fixa. As molas internas mantêm o assento pressionado contra a superfície da esfera. Quando ocorre um pequeno desgaste após milhares de operações, as molas podem compensar pequenas folgas, mantendo um bom desempenho de vedação ao longo do tempo. A estrutura da haste anti-explosão é integrada como recurso de segurança padrão. Sob picos inesperados de pressão na tubulação, evita que a haste exploda. A gaxeta de grafite multicamadas é instalada para vedação da haste, para impedir pequenas emissões fugitivas ao redor da abertura da haste. Essas peças de vedação não são peças sobressalentes genéricas e baratas; eles são selecionados para corresponder às condições de trabalho de alta pressão e média temperatura.
